Ponto Applicatio do protetor do fã da espiral do fio da máquina de soldadura automática 100KVA de HWASHI

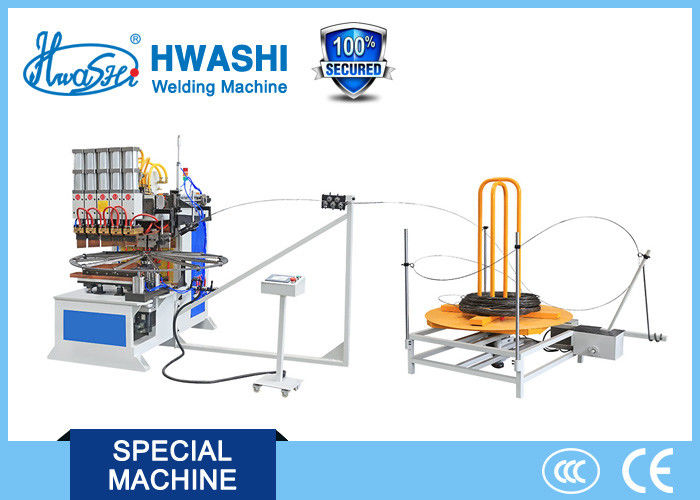

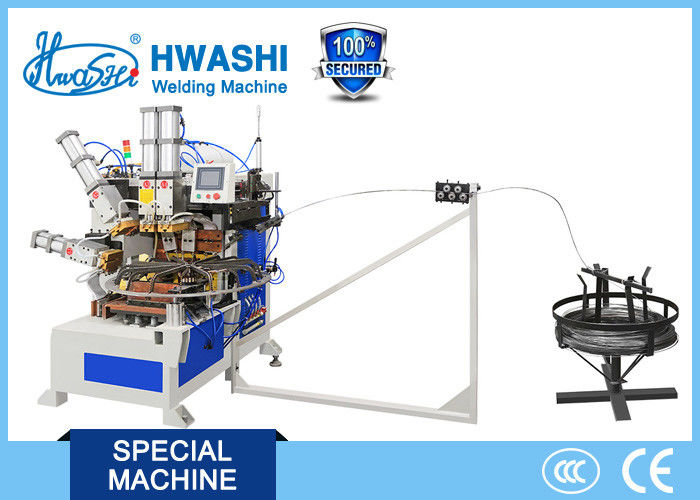

Máquina de soldadura automática do ponto do protetor do fã da espiral do fio de HWASHI

Esta máquina é especial para o enrolamento de bobina, a soldadura e o gerencio automáticos do protetor espiral do fã. A máquina é equipada com os 3 grupos de cabeças de soldadura, de sistema de gerencio automático, e de sistema de alimentação e de enrolamento do fio automático. As necessidades do operador somente de pôr o fio no dispositivo bonde horizontal, o sistema do enrolamento de bobina operar-se-ão automaticamente. O elétrodo de soldadura será operado então separadamente para soldar o protetor espiral do fã do fio.

Esta máquina pode conseguir a rotação automática, o móbil, e a soldadura para aumentar a qualidade e a eficiência de produto e abaixar os custos de gastos de fabricação. Ajuda a resolver os defeitos da qualidade instável e da baixa eficiência.

Processo do trabalho:

Põe o esqueleto do fio no dispositivo bonde manually--Then o fio fixo pelas instituições botão-automáticas do enrolamento do começo da mecanismo-imprensa do enrolamento do fio cooperará com o motor giratório enviará o fio no molde nas voltas. — — o terminar-corte do enrolamento o fio e fixado o fio na conduta do mecanismo da soldadura-soldadura do fim-início que solda automaticamente de acordo com o motor programa-giratório da instalação gerencie o molde automaticamente, que pode fazer o trabalho remendar a soldadura da conduta na parte terminada- volta-soldadura do trabalho será tomado fora do molde automaticamente descarregando o trabalho de descarregamento- do equipamento da parte do cilindro-trabalho circularmente.

Projeto principal:

Corpo principal: O corpo principal é feito da placa de aço reforçada de boa qualidade. De acordo com o produto, é projetado como três grupos para cima e para baixo de elétrodo, e dois grupos de elétrodo esquerdo e direito. Somente a necessidade de ajustar a distância movente do elétrodo pode cumprir a exigência de soldar o diâmetro diferente do produto. Estrutura vertical razoável. Assegure-se de que o corpo principal tenha bastante rigidez e estabilidade para apoiar a máquina ao conduzir a soldadura de alta velocidade. A máquina é equipada com o slideway. O corpo principal podia oferecer o ponto de apoio do esforço e a plataforma de funcionamento para outras ações.

Sistema da fonte de alimentação: Adote um grupo de transformador de soldadura especial médio da resistência do inversor 100KVA da frequência como a fonte de energia da soldadura. A taxa do ciclo de dever é 50%. A fonte de alimentação trifásica, retificada completamente por um inversor especial, é convertida na tensão AC 1000Hz e então transmitida a um transformador da frequência média. A corrente é retificada a fim fornecer a corrente de soldadura da C.C. Esta fonte de energia é diferente do tipo geral fonte de energia do pulso da C.A. porque pode ajustar rapidamente e precisamente. O impacto pequeno à rede elétrica e à exigência à capacidade da rede elétrica é muito mais baixo do que o soldador monofásico com a capacidade.

Vantagem: entrada trifásica; impacto pequeno à rede elétrica; saída da C.C. da frequência média; nenhuma perda da impedância ao circuito; fator de utilização térmico alto; o ajuste da precisão do tempo de soldadura é alto que pode alcançar 1/1000sec; grande corrente instantânea; impeça a deformação e colora a mudança no produto.

Sistema de controlo da soldadura: Adote o controlador rápido auto-em desenvolvimento do toque da resposta do microcomputador HSMF1-400 inteligente, a relação operacional totalmente digital do controle, a simples e a clara. Testes e compensação automáticos que poderiam garantir a situação que a máquina estará no trabalho somente quando o valor atual estiver nos dados do pré-ajuste para assegurar a estabilidade do efeito da soldadura e a prevenção eficaz de fenômenos indesejáveis como a soldadura fraca e a junção fria. As características da resposta e da elevada precisão rápidas do controle podem ajudá-lo a obter de alta qualidade de pontos da soldadura.

Mecanismo pressurizado: Adote o cilindro como a fonte pressurizada que é controle pela boa qualidade da válvula eletromagnética importada e coordenada com corrediça linear precisão-feita à máquina para exercer pressão sobre a ponta de elétrodo. A pressão de cada cabeça de soldadura podia ser ajustada independentemente para assegurar a estabilidade da máquina de soldadura. Adote a maneira de trabalho que a parte inferior carrega o esforço da parte superior garantir o bom contato, o valor desimpedido, constante da resistência do circuito secundário e a transmissão estável da corrente de saída do transformador de soldadura. Garantia para obter a qualidade eficiente e boa alta de pontos da soldadura.

Sistema de controlo principal do motor: Adote o tela táctil de Japão Panasonic como a relação da humano-máquina, entrada inglesa. O PLC, como o cubo do controle como a máquina inteira, é responsável da leitura, transmitindo e controlando todos os tipos do tratamento dos sinais e coordenando com vário mecanismo de instrução externo do sinal da transmissão a fim assegurar a validez de todas as ordens de execução da máquina. A auto-detecção de todas as estações de testes automáticas erradica eficazmente a ocorrência do mau funcionamento e dos outros acidentes. Quando a pressão, a corrente, a pressão de ar, a pressão hidráulica, a temperatura ou outros sinais dos testes estão na situação anormal, a máquina dará um alarme para impedir todos os acidentes incertos.
Sistema automático do enrolamento de bobina: Projete como X, Y, L três modo do enlace do eixo. Conduza o equidistance automático que move-se, girando automático, pressionando automático e pisando para seguir o molde com bloco de deslizamento.

Sistema de gerencio automático: O servo motor e a tabela giratória de 600mm consistem no sistema da rotação. Ajuste fácil, resposta rápida e precisão de controle alta. Pode conseguir o funcionamento do ciclo.

Especificações técnicas:
