Comprimento 1000mm*1000m da máquina de soldadura do condensador da tubulação

Este condensador que solda a máquina especial é personalizado para o condensador assim como a rede de arame de solda. De acordo com a especificação de produto fornecida por sua empresa, e a fim aumentar a taxa da eficiência e de produção, a máquina é projetada como o sistema de alimentação do dispositivo elétrico dois, o sistema móvel automático, o sistema da solda automática, e o sistema de refrigeração. Possa soldar ao mesmo tempo duas partes de condensador para aumentar a eficiência. O ciclo de solda seria 20 sec/pc.

APLICAÇÃO

Condensador ou rede de arame de solda contínua. Este condensador que solda a máquina especial é personalizado para o condensador do fio de solda e do tubo de Bundy com sistema de alimentação do fio automático, sistema móvel automático, sistema da solda automática, e sistema de refrigeração.

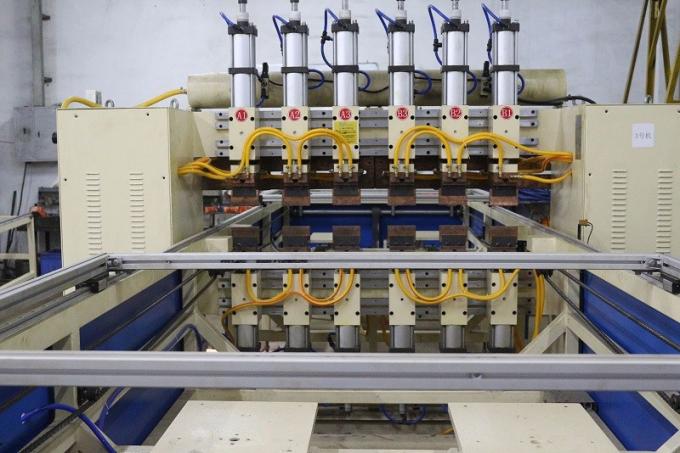

1. Corpo principal: Devido à haste de fio densa e horizontal, o tipo reforçado integrado do pórtico de corpo principal é projetado. Adote o corpo principal do esforço vertical. Esta máquina é feita da boa qualidade do engrossa a placa de aço para assegurar a intensidade e a estabilidade do corpo principal. A máquina é equipada com o guia de corrediça para fornecer o ponto de apoio do esforço e a plataforma de trabalho para outras ações. A fim pôr dois grupos de dispositivos elétricos de solda sobre a máquina, a largura de solda eficaz é 1300mm quando o comprimento de solda for 1000mm.

2. Fonte de energia: Adote a fonte de solda do inversor da frequência média. A taxa do ciclo de dever alcança 50%. A fonte de alimentação trifásica está sob a retificação através de um inversor especial e convertida à tensão AC 1000Hz e para ser transmitido então a um transformador da frequência média a ser retificado para fornecer a corrente de soldadura da C.C. Compare com a fonte de alimentação geral do pulso da C.A., este tipo da fonte de energia poderia ser rápido e ajustado precisamente. O impacto pequeno à rede elétrica e para abaixar a exigência para a rede elétrica compara com o soldador monofásico da mesma capacidade.

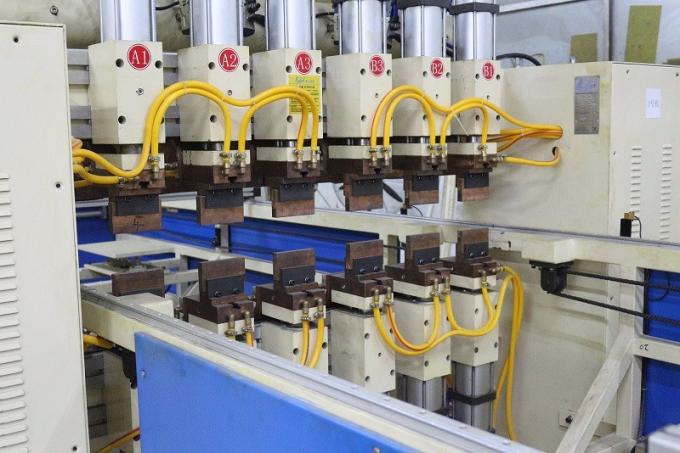

3. Estrutura de solda da fileira: 6 grupos de elétrodos de soldadura são instalados no feixe e equipados com o guia de corrediça que poderia se mover horizontalmente. É conveniente ajustar a distância do ponto de solda assim que é apropriado para soldar as partes do trabalho com pitada diferente. O programa de solda do elétrodo de soldadura da fileira é flexível e os vários tipos de programas de solda estão disponíveis. Assim você poderia escolher soldar do meio aos lados ou dos lados à soldadura média ou única. Consiga verdadeiramente a consistência do estábulo, a segura e a boa do efeito de solda.

4. Sistema de refrigeração: O soldador da resistência gerará lotes do calor durante o processo de soldadura. A fonte de calor pode ser de: a soldadura do elétrodo e da parte do trabalho ou o funcionamento dos componentes como silicone controlado e transformador de solda. A fim proteger a vida ativa dos componentes e controlar a temperatura de amaciamento do elétrodo de soldadura para assegurar a confiança da soldadura, é projetado adotar o ciclo da água refrigerando para levar embora o calor. O tipo refrigerado a ar de água refrigerando é adotado. Através do sistema refrigerando de máquina da refrigerar-água, a temperatura da água é forçada para refrigerar para baixo à temperatura pré-ajustada. A finalidade do ciclo da água refrigerando é conseguida através da bomba de água da caixa de armazenamento da máquina e da água da refrigerar-água.
