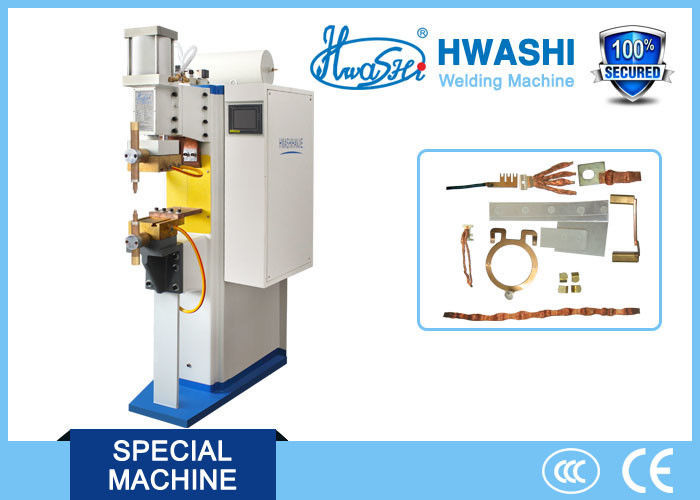

Soldador pneumático do ponto da C.C. da frequência média para o fio de cobre CE/CCC/ISO

Soldador pneumático do ponto da C.C. da frequência média para o fio de cobre CE/CCC/ISO

Medium Frequency Pneumatic Dc Spot Welder For Copper Wire CE/CCC/ISO

Detalhes do produto:

Lugar de origem: China
Marca: HWASHI
Certificação: CE/CCC/ISO
Número do modelo: WL-MF-90K

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: negotiation
Detalhes da embalagem: pacote de madeira digno do mar
Tempo de entrega: 7-30 dias de trabalho após receberam seu pagamento
Termos de pagamento: L / C, T / T
Habilidade da fonte: 50 conjuntos por mês
Entre em contacto agora
Descrição de produto detalhada
Nome do produto: Soldador pneumático do ponto da C.C. da frequência média para o fio de cobre CE/CCC/ISO Aplicação: Solda para produtos do alumínio e do cobre
Tamanho: 480x900x1600*mm Peso: 350KG
Condição: Novo Garantia: 12 Meses
padrão: CE/CCC/ISO vida útil: 8-10 anos

Máquina de soldadura da C.C. da frequência média de WL-MF-50K para o alumínio e o cobre



DESCRIÇÃO

Sistema de controlo da resistência da C.C. do inversor da frequência média: Refira a seguinte imagem, a corrente trifásica da C.A. foi retificado na C.C. Converta então na onda quadrada média de frequência 1000Hz e conectado em preliminar do transformador de soldadura através do circuito de inversor que é composto de IGBT. Após a correção através do transformador de soldadura, a corrente transforma-se C.C. com pulsação pequena e que está sendo fornecida ao elétrodo para soldar. O inversor ajustará a taxa do ciclo de dever de IGBT de acordo com o feedback da corrente de soldadura preliminar e secundária para conseguir a corrente constante durante o processo da soldadura.



Soldador pneumático do ponto da C.C. da frequência média para o fio de cobre CE/CCC/ISO



APLICAÇÃO

O sensor, o diodo emissor de luz e sua ligação, folha de cobre e fio desaparecido, relé, relógio, lesma e a ligação capacitiva, o fio de cobre, o pino da resistência, a indutância, a bateria e o estabilizador ligam, soquete, contato da prata e folha do cobre, soldando o relâmpago com o material do tungstênio e do molibdênio, etc.









Comparado com o controlador normal da C.A., o controlador do MF tem as seguintes vantagens:



  1. A máquina de soldadura avançada, adota o princípio de inversor do MF. Mude a alimentação CA trifásica na alimentação de DC.
  2. A corrente de soldadura é C.C., nenhuma indutância, entrada de um calor mais alto e eficiência de saída, uma qualidade mais segura e mais estável da soldadura
  3. O equilíbrio trifásico da carga, fator de poder é próximo a 1
  4. Controlador digital inteligente, controle mais preciso e mais rápido da corrente de soldadura. A precisão do ajuste é 20 vezes mais altamente do que a máquina da C.A.
  5. Reduza os custos de gastos de fabricação, salvar a energia, reduza a exigência para cabos e o custo de manutenção, melhora o fator da indução.
  6. Armazene a energia em um inversor especial, mais adaptação à flutuação da rede elétrica.
  7. Tamanho menor e mais baixo peso do transformador de soldadura, um terço da máquina da C.A.
  8. Possa soldar o produto material de alumínio e galvanizado
  9. Especialmente apropriado para a folha de metal de solda da três-camada ou o produto muito fino











CONTROLADOR

Soldador pneumático do ponto da C.C. da frequência média para o fio de cobre CE/CCC/ISO

Tela táctil Parte central da operação para dados, monitoração e armazenamento de entrada
Interruptor da válvula de solenoide Interruptor manual de ligar/desligar
Botão de parada da emergência

Quando o começo, ele terminará o programa inteiro do corredor.

Nota: após ter pressionado este botão, você precisa de pôr sobre outra vez a máquina.

Botão de restauração Após ter parado o programa, pressione este botão para restaurar.





As funções e as características do sistema de controlo:

O sistema de controlo é composto do controlador, do transformador da frequência média, e das partes do trabalho da soldadura. O controlador contém retificador controlado, parte armazenada energia, IGBT, motorista da fonte de energia, e peça do centro de controle, etc.

1) 101 grupos de soldadura programável modelam, 96 grupos de modelos da soldadura de emenda. Possa selecionar diretamente o modelo ao soldar;

2) A função da corrente do ponto da soldadura que aumenta progressivamente, resolve eficientemente a instabilidade do efeito da soldadura causada pela derivação atual ao fazer a solda dos pontos múltiplos;



3) Possa ajustar a corrente pré-aquecer, a corrente de soldadura e a corrente de moderação, impedir eficientemente o respingo durante a parte da soldadura e do trabalho que extingue após a solda. Os 3 pulsos bondes podem ser ajustados separadamente e liga separadamente ou livremente;

4) Possa aumentar lentamente e para diminuir a corrente, evite eficazmente o respingo e a formação defeituosa da pepita durante a soldadura. Possa obter o desempenho físico excelente.

5) Possa soldar e assim por diante o material especial, especial para o alumínio de solda, metal galvanizado com efeito ideal da soldadura.

6) Função de contagem. Conte eficientemente o número de época da soldadura, número de uso do elétrodo e da moedura para o melhores cálculo da saída e gestão da máquina.

7) Função da única soldadura de ponto, soldadura de ponto contínua;

8) Função de verificação e deproteção do mau funcionamento. Durante o processo de trabalho, o controlador fechará automaticamente a corrente de saída e amigável lembre a razão do mau funcionamento;

9) Economia de energia, saída trifásica da fonte de energia, frequência de trabalho alta, baixo consumo de transformador, efeito significativo da energia da economia;

10) A instalação e operação convenientes. No equipamento de soldadura do inversor do MF, o volume de transformador foi diminuição comparada dramaticamente com o transformador comum da C.A. A máquina inteira é leve no peso. A instalação e operação convenientes;

11) Função de uma comunicação e de controle do código do BCD. Possa conectar ao computador pessoal industrial, ao PLC e ao outro dispositivo de controle superior para conseguir o controlo a distância, gestão da automatização, com eficiência mais alta;

12) Adote DSP e PLD como a unidade de controle principal. O circuito bonde é simples, elevação integrada, inteligente. Diminua a taxa de mau funcionamento. Manutenção mais fácil.



ESPECIFICAÇÃO



Artigos Especificação
Exposição 5 polegadas de tela de exposição azul
Poder avaliado 90KVA
Tensão de entrada C.A. 380V, 50Hz
Taxa do ciclo de dever 20%
Corrente máxima do curto-circuito 21000A
Frequência do inversor 1000Hz
Período de ciclo da soldadura 11
Tempos de pulso da soldadura 3
Atual retarde a elevação e controle-a para baixo Sim
Modelos de solda armazenados 101
Profundidade da garganta 300mm
Tamanho do cilindro ¢100x100mm







APLICAÇÃO

O sensor, o diodo emissor de luz e sua ligação, folha de cobre e fio desaparecido, relé, relógio, lesma e a ligação capacitiva, o fio de cobre, o pino da resistência, a indutância, a bateria e o estabilizador ligam, soquete, contato da prata e folha do cobre, soldando o relâmpago com o material do tungstênio e do molibdênio, etc.





Outros modelos:

Modelo não.

WL-MF-90K

WL-MF-150K

 WL-MF-200K



WL-MF-300K

Fonte de alimentação da entrada

3~380V

3~380V

3~380V

 3~380V

Capacidade avaliado

90KVA

150KVA

200KVA

300KVA

Corrente máxima do tiro-circuito

18KA

 30KA

 45KA

 55KA

Ciclo de dever

20%

 20%

 20%

 20%

Método de controle

Preliminar/subprime

 corrente constante

 Preliminar/subprime

 corrente constante

Preliminar/subprime

corrente constante

Preliminar/subprime

corrente constante

Frequência do inversor

1kHz

1kHz

1kHz

1kHz

Comprimento do braço

220*400mm

 220*400mm

 220*450mm

 220*450mm

Pressão máxima

6KN

 10KN

 15KN

 20KN

Curso do elétrodo

60mm

 80mm

 80mm

 80mm

Água refrigerando

≥8L/min

 12L/min

 12L/min

 14L/min

Espessura da soldadura

3.0+3.0mm

 3.5+3.5mm

 4.0+4.0mm

 4.5+4.5mm









VANTAGENS COMPETITIVAS

1. HWASHI é o tipo principal na indústria de soldadura da resistência em China por 20 anos; Venda direta da fábrica, preço competitivo.

2. Serviço personalizado: Nós podemos ajudar a projetar e desenvolver a máquina de soldadura de acordo com sua exigência. Nós somos fornecedor flexível e capaz.

3. Produto genuíno com qualidade excelente:  12 meses de garantia. Nossas máquinas são cumpridas restritamente com o ISO9001: 2000 e certificação obrigatória de China. A maioria de nossas máquinas apreciam 8-10 anos de vida útil. teste da garantia de 100% antes da entrega.

4. Após o serviço de vendas e a assistência técnica: 24 horas de suporte laboral pelo e-mail. Nossa equipe profissional sempre está querendo aqui ser seu consultante técnico.

5. Entrega rápida: Nossa empresa fornece a entrega do apenas-em-tempo.

6. Resposta alerta aos clientes: Sua satisfação é o objetivo que nós levamos a cabo.
