Linha de produção automática Hwashi Máquina de fio automática
Descrição do produto
A linha de produção de soldadura concebida para este projecto destina-se especificamente à produção rápida de estantes para paletes de arame.Permite a produção totalmente automatizada de malha de arame e de endurecedor. Realização automática de corte de fio, alimentação, soldagem, dobragem, rotação, corte de bordas, endurecedor alimentação automática, soldagem e empilhamento do produto acabado.Todo o projeto da linha requer apenas dois operadoresA Comissão considera que a aplicação do princípio da proporcionalidade é essencial para melhorar a qualidade dos produtos e a eficiência da produção, reduzindo os custos de produção.A eficiência da produção e o nível de automação são significativamente melhorados.

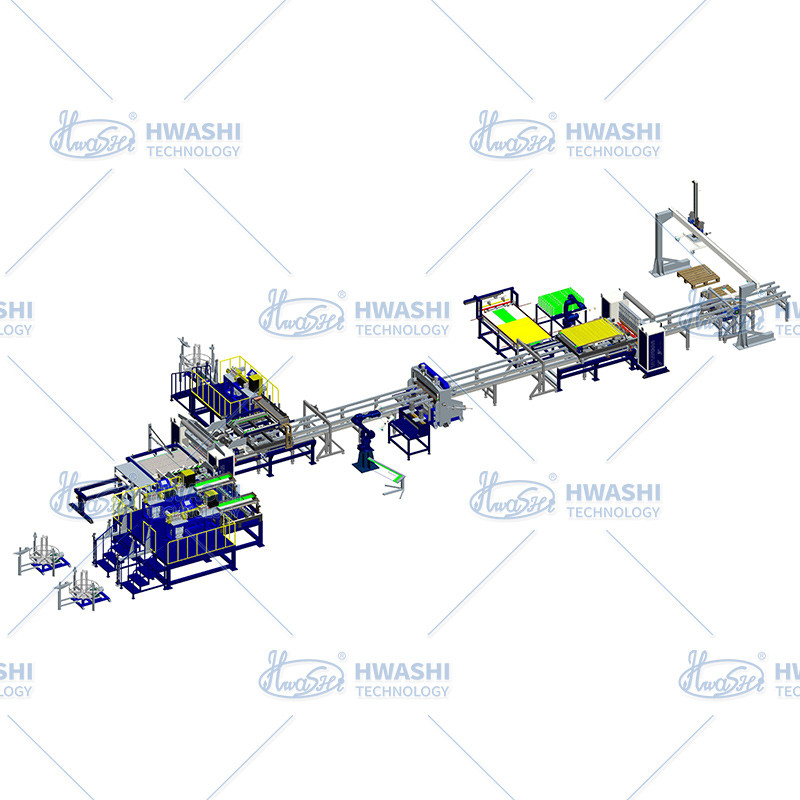

Processo de trabalho
1) Máquina de alisamento e corte de arame de alta velocidade cortará os fios da bobina de arame,e, em seguida, carregar os fios para o sistema de alimentação de fio para o preenchimento automático de fio dos fios transversais e fios de linha.
2) O sistema de enchimento de fio transversal e de fio de linha alimenta automaticamente o fio para a posição de solda.
3) A máquina de soldar irá fazer a soldadura automaticamente.
4) Após a solda, o robô recolhe a malha e carrega-a na estação de corte de fios para cortar as bordas.
5) Após o corte, o robô coloca a malha de arame de volta na linha transportadora e a move para a estação de dobra.
6)A máquina de dobrar dobrará um dos lados da malha.
7)O sistema rotativo irá girar a malha, e a máquina de dobra vai dobrar outro lado da malha.
8)A malha de arame se moverá para a posição de soldagem dos endurecedores (barras de suporte)
9)O braço mecânico carrega os endurecedores e fixa-os automaticamente na posição de solda.
10) A máquina de soldadura irá fazer a soldadura dos endurecedores conforme os desenhos.
11) Após a solda, o braço mecânico de descarga vai virar e empilhar o produto acabado automaticamente.
Dados técnicos
| Posições |
Dados |
| Energia elétrica |
Três-fase quatro fios 380V±10% |
| Cabo de alimentação |
120 mm2,400 A |
| Método de controlo |
PLC |
| Largura efetiva de solda |
1200 mm |
| Comprimento de solda efetivo |
1200 mm |
| Velocidade de movimento automática |
200-500 mm/s ajustável
|
| Capa de enchimento automático de fios |
Cabos de linha: 400-1200mm, diâmetro de fio: 2-6mm
Cabos transversais: 400-1200 mm, diâmetro do fio: 2-6 mm
|
| Número do sistema automático de enchimento de arame |
2 conjuntos |
| Dimensão da máquina |
35000 mmx8000 mm
|
| Pressão do ar |
0.6MPa |
| Água de arrefecimento |
15-25°C |
Detalhes da máquina:
|
Máquinas de corte de arame de alta velocidade
|

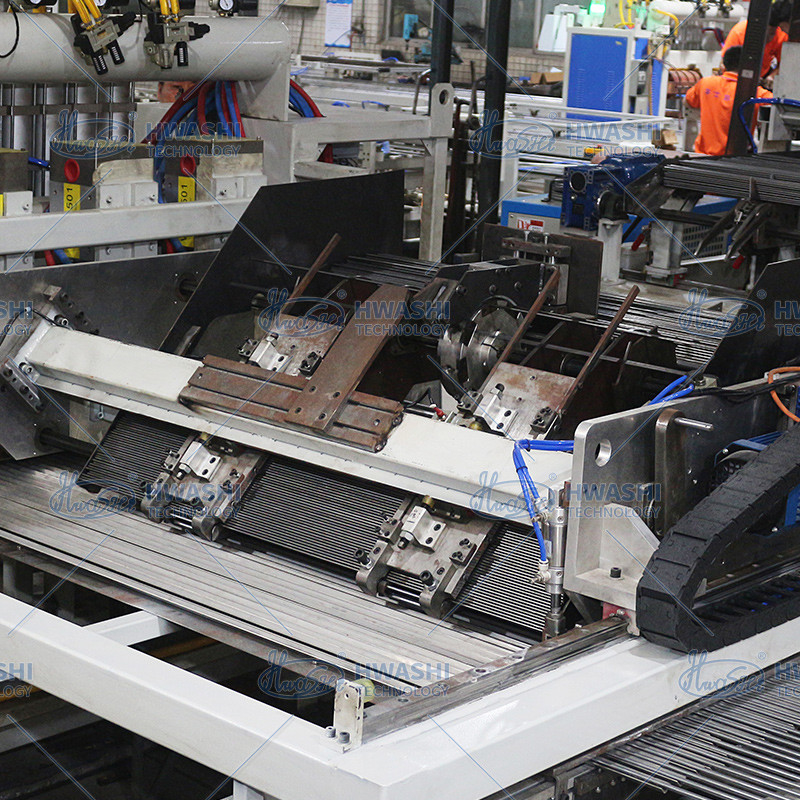

Sistema automático de alimentação por fios
|
|
Sistema de enchimento automático de fio de linha
|
Sistema de enchimento automático de arame cruzado
|
|
Máquina automática de soldar malhas de arame
|
Carrinho automático de movimentação de malha de arame
|
| Máquinas de corte de fios e robôs |
Máquina de dobrar malhas de arame
|
|
Sistema de carregamento de rígidos
|

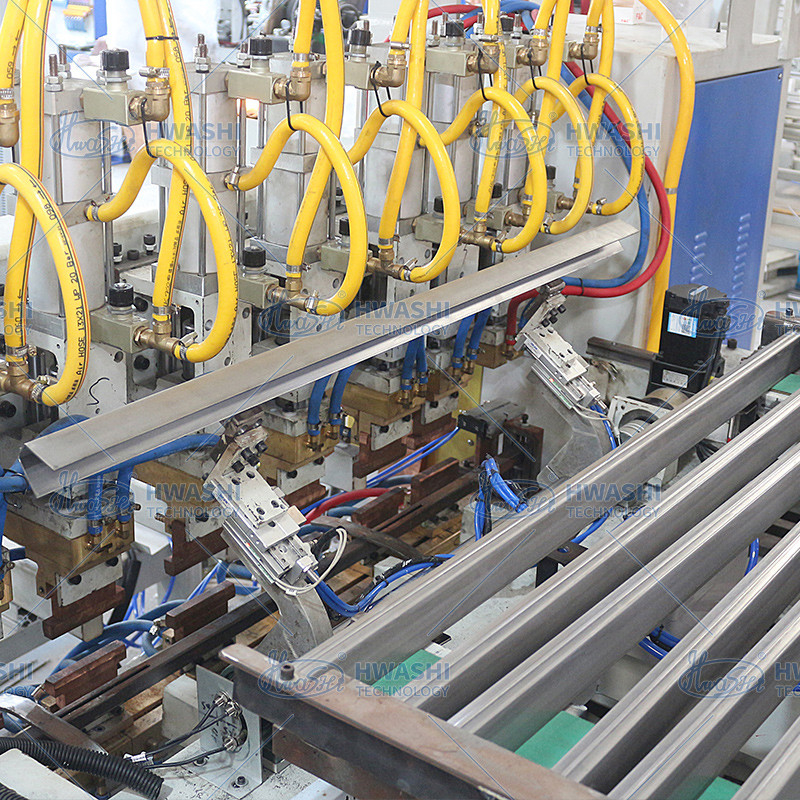

Sistema de soldadura por endurecimento
|
|
Descarga e empilhamento automáticos
|
Produto acabado
|
