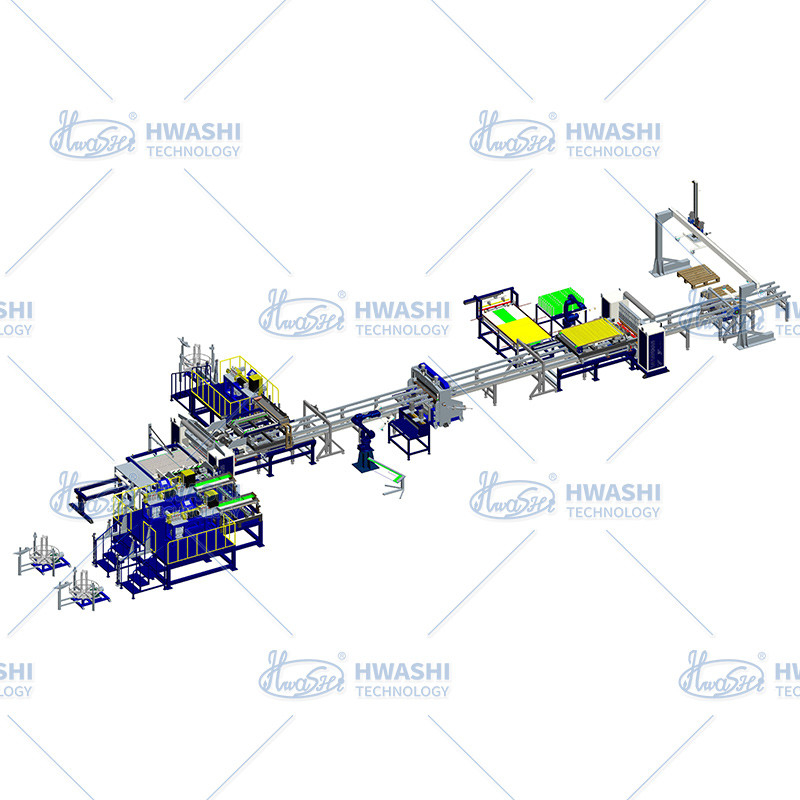

Máquina de soldadura de malha de arame elétrico para linha de produção automática de convés de malha de arame elétrico

Máquina de soldadura de malha de arame elétrico para linha de produção automática de convés de malha de arame elétrico

Descrição do produto

A linha de produção de soldadura concebida para este projecto destina-se especificamente à produção rápida de estantes para paletes de arame.Permite a produção totalmente automatizada de malha de arame e de endurecedor. Realização automática de corte de fio, alimentação, soldagem, dobragem, rotação, corte de bordas, endurecedor alimentação automática, soldagem e empilhamento do produto acabado.Todo o projeto da linha requer apenas dois operadoresA Comissão considera que a aplicação do princípio da proporcionalidade é essencial para melhorar a qualidade dos produtos e a eficiência da produção, reduzindo os custos de produção.A eficiência da produção e o nível de automação são significativamente melhorados.

Processo de trabalho

1) Máquina de alisamento e corte de arame de alta velocidade cortará os fios da bobina de arame,e, em seguida, carregar os fios para o sistema de alimentação de fio para o preenchimento automático de fio dos fios transversais e fios de linha.

2) O sistema de enchimento de fio transversal e de fio de linha alimenta automaticamente o fio para a posição de solda.

3) A máquina de soldar irá fazer a soldadura automaticamente.

4) Após a solda, o robô recolhe a malha e carrega-a na estação de corte de fios para cortar as bordas.

5) Após o corte, o robô coloca a malha de arame de volta na linha transportadora e a move para a estação de dobra.

6)A máquina de dobrar dobrará um dos lados da malha.

7)O sistema rotativo irá girar a malha, e a máquina de dobra vai dobrar outro lado da malha.

8)A malha de arame se moverá para a posição de soldagem dos endurecedores (barras de suporte)

9)O braço mecânico carrega os endurecedores e fixa-os automaticamente na posição de solda.

10) A máquina de soldadura irá fazer a soldadura dos endurecedores conforme os desenhos.

11) Após a solda, o braço mecânico de descarga vai virar e empilhar o produto acabado automaticamente.

Dados técnicos

Detalhes da máquina:

Máquinas de corte de arame de alta velocidade	Sistema automático de alimentação por fios
Sistema de enchimento automático de fio de linha	Sistema de enchimento automático de arame cruzado
Máquina automática de soldar malhas de arame	Carrinho automático de movimentação de malha de arame
Máquinas de corte de fios e robôs	Máquina de dobrar malhas de arame
Sistema de carregamento de rígidos	Sistema de soldadura por endurecimento
Descarga e empilhamento automáticos	Produto acabado
