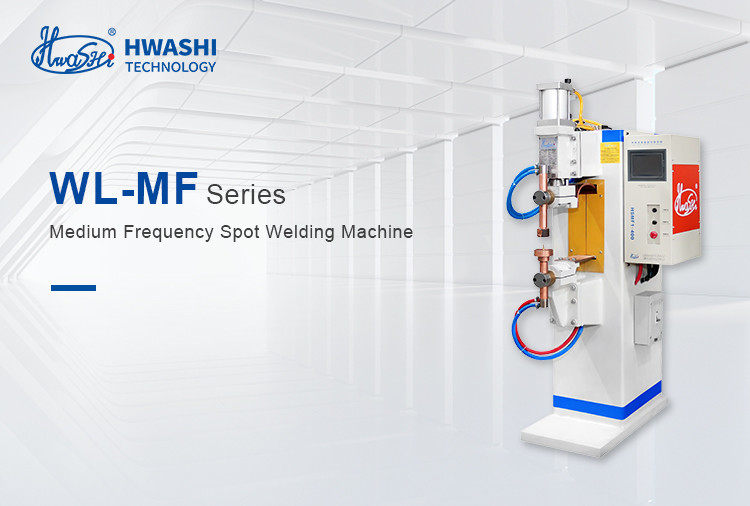

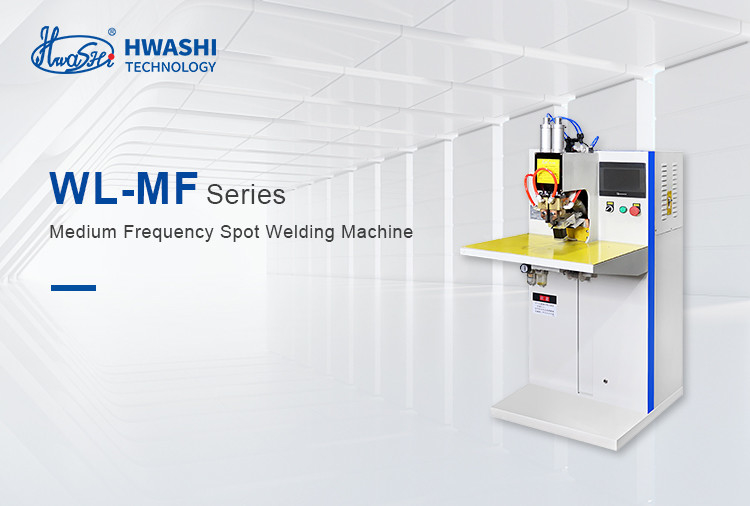

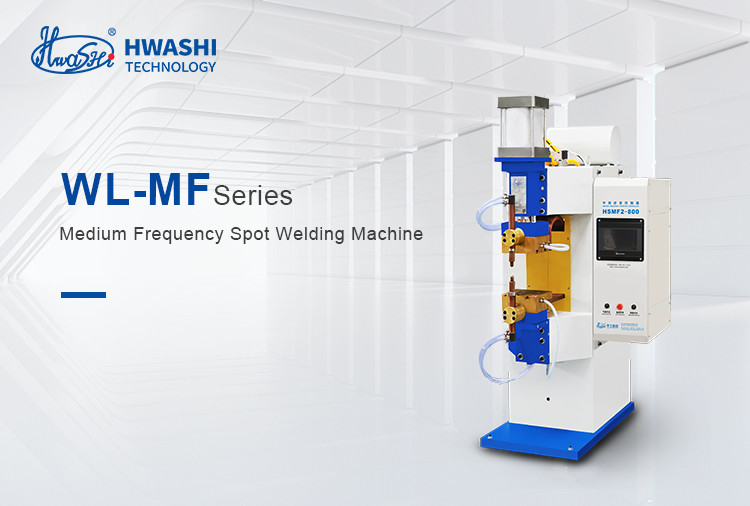

HWASHI Máquina de Soldadura de Ponto de Alumínio Pneumático de Inversor de Frequência Média

Descrição

Sistema de controlo de resistência de corrente contínua do inversor de frequência média: ver figura seguinte, a corrente AC de três fases foi retificada em corrente contínua.Em seguida, converter em média frequência 1000Hz onda quadrada e conectado em primário de transformador de soldagem através de um circuito inversor que é composto de IGBTApós a retificação através de um transformador de soldagem, a corrente torna-se CC com uma pequena pulsação e é fornecida ao elétrodo para soldagem.O inversor irá ajustar a taxa de ciclo de trabalho do IGBT de acordo com o feedback da corrente de soldagem primária e secundária, de modo a alcançar corrente constante durante o processo de soldagem.

Aplicação

Sensor, LED e seu chumbo, folha de cobre e fio desaparecido, relé, relógio, lesma capacitiva e chumbo, fio de cobre, alfinete de resistência, indutividade, bateria e ligação de estabilizador, tomada,de contacto de prata e chapa de cobre, relâmpagos de solda com material de tungsténio e molibdênio, etc.

Em comparação com o controlador AC normal, o controlador MF tem as seguintes vantagens:

1. Máquina de soldagem avançada, adota o princípio do inversor MF.
2. A corrente de solda é CC, sem indutividade, maior eficiência de entrada e saída de calor, qualidade de soldagem mais confiável e estável
3. Balanço de carga de três fases, fator de potência é próximo de 1
4. Controlador digital inteligente, controle mais preciso e mais rápido da corrente de soldagem.
5. Reduzir os custos de produção, poupar energia, reduzir a necessidade de cabos e custos de manutenção, melhorar o fator de indução.
6. Armazenar energia num inversor especial, mais adaptação às flutuações da rede eléctrica.
7. Dimensões menores e menor peso do transformador de soldagem, um terço da máquina AC.
8. Ser capaz de soldar produtos de alumínio e materiais galvanizados
9. Especialmente adequado para soldar chapas metálicas de três camadas ou produtos muito finos

Controlador

Funções e características do sistema de controlo:

O sistema de controlo é composto por um controlador, um transformador de frequência média e peças de trabalho de solda.e parte do centro de controlo, etc.

1) 101 conjuntos de modelos de soldadura programáveis, 96 conjuntos de modelos de soldadura por costura.

2) A função da corrente de ponto de soldagem aumentando progressivamente, resolver eficientemente a instabilidade do efeito de soldagem causada pela derivação de corrente ao fazer soldagem de vários pontos;

3) Ser capaz de ajustar a corrente de pré-aquecimento, corrente de soldagem e corrente de temperação, prevenir eficazmente o salpico durante a soldagem e a extinção da peça após a soldagem.Os 3 pulsos elétricos podem ser definidos separadamente e combinar separadamente ou livremente;

4) Ser capaz de aumentar e diminuir lentamente a corrente, evitar efetivamente o salpicamento e a formação de pepitas defeituosas durante a soldagem.

5) Ser capaz de soldar material especial, especial para soldar Alumínio, metal galvanizado e assim por diante com efeito de soldadura ideal.

6) Função de contagem: contar eficientemente o número de vezes de soldagem, o número de usos de eletrodos e moagem para um melhor cálculo de saída e gestão da máquina.

7) Função de solda pontual única, solda pontual contínua;

8) Função de verificação de avaria e autoproteção. Durante o processo de trabalho, o controlador fechará automaticamente a corrente de saída e lembrará amigável a razão do avaria;

9) Poupança de energia, saída de fonte de energia trifásica, alta frequência de funcionamento, baixo consumo de transformador, efeito significativo de poupança de energia;

10) Instalação e funcionamento convenientes. No equipamento de solda por inversor MF, o volume do transformador diminuiu drasticamente em comparação com o transformador AC comum.Toda a máquina é leve.Instalação e funcionamento convenientes;

11) Comunicação e função de controlo de código BCD. Ser capaz de se conectar a um computador pessoal industrial, PLC e outro dispositivo de controlo superior, de modo a alcançar o controlo remoto, gestão de automação,com maior eficiência;

12) Adotar DSP e PLD como unidade de controle principal. O circuito elétrico é simples, altamente integrado, inteligente. Reduzir a taxa de mau funcionamento. Manutenção mais fácil.

Especificações

Aplicação

Sensor, LED e seu chumbo, folha de cobre e fio desaparecido, relé, relógio, lesma capacitiva e chumbo, fio de cobre, alfinete de resistência, indutividade, bateria e ligação de estabilizador, tomada,de contacto de prata e chapa de cobre, relâmpagos de solda com material de tungsténio e molibdênio, etc.

Número do modelo.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Fornecimento de energia de entrada	3 ~ 380 V	3 ~ 380 V	3 ~ 380 V	3 ~ 380 V
Capacidade nominal	90 KVA	150 KVA	200 KVA	300 KVA
Corrente máxima do circuito de descarga	18KA	30KA	45KA	55KA
Ciclo de trabalho	20%	20%	20%	20%
Método de controlo	Ativos de capital próprio corrente constante	Ativos de capital próprio corrente constante	Ativos de capital próprio corrente constante	Ativos de capital próprio corrente constante
Frequência do inversor	1 kHz	1 kHz	1 kHz	1 kHz
Comprimento do braço	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Pressão máxima	6KN	10KN	15KN	20KN
Tracção do eléctrodo	60 mm	80 mm	80 mm	80 mm
Água de arrefecimento	≥ 8L/min	12 L/min	12 L/min	14 L/min
Espessura da solda	3.0+3.0 mm	3.5 + 3,5 mm	4.0+4.0 mm	4.5+4.5mm
