Lugar de origem:
China
Marca:
HWASHI
Certificação:
CE/CCC/ISO
Número do modelo:
WL-SQ-MF160Kx6
Contacte-nos
Vídeo
Vídeo
Vídeo
Vídeo

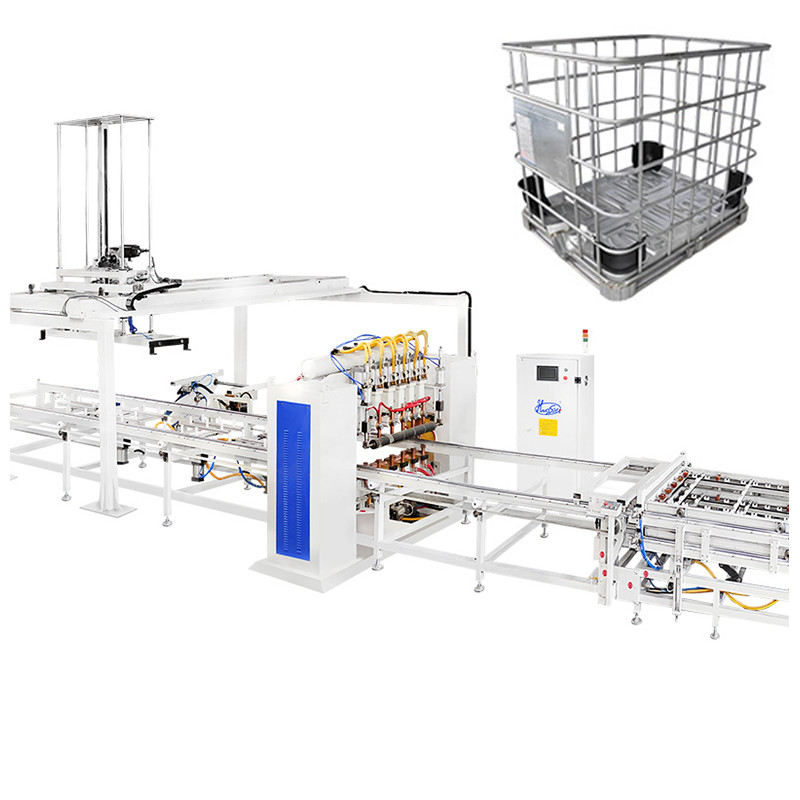

Fábrica Hwashi Máquina de soldadura IBC personalizada Linha de produção automática de contêineres a granel Máquina de armazenamento de gaiolas IBC
Sistema de controlo inteligente: equipado com um sistema de controlo inteligente, ajusta automaticamente os parâmetros de solda, garantindo a consistência e a fiabilidade em cada ponto de solda.
Design modular: A máquina adota um design modular para fácil manutenção, atualizações e maior flexibilidade da linha de produção.
Soldadura adaptativa: Exibindo adaptabilidade a vários tamanhos e formas de gaiolas de tubos de ferro, a máquina estende sua aplicabilidade em uma ampla gama.
Consumo de energia eficiente: utilizando tecnologia e materiais de soldagem avançados, garante uma relação de energia/consumo de alta eficiência,Demonstração da consciência ambiental e alinhamento com as tendências do desenvolvimento sustentável.
Interface fácil de usar: Com uma interface de usuário intuitiva, a máquina simplifica a operação, reduz os custos de treinamento e aumenta a eficiência operacional.
Características:
1) Eficiência de solda: 50 sec/pc
2) Fonte de solda: 4 conjuntos Fonte de alimentação MF DC
3) Opção de plataforma de alimentação: camada única ou camada dupla
4) Opção do sistema de descarga: descarga manual ou descarga automática do braço mecânico
Capacidade de produção: 50 sec/pc
Quadro de solda principal
Quatro conjuntos de transformadores MF são utilizados para regular seis conjuntos de eletrodos de soldagem, garantindo uma qualidade de soldagem ideal para cada ponto de soldagem.A técnica bilateral de soldagem em estilo piano acelera significativamente o processo de soldagemCada malha de rede metálica pode ser concluída dentro de um minuto.
O projeto incorpora cilindros de ar superiores e inferiores para garantir uma posição de soldagem plana.
Máquina de soldadura automática de seis cabeças IBC
O sistema de energia de soldagem é projetado com precisão, com quatro conjuntos de fontes de energia MF DC avançadas.Este projeto sofisticado permite a execução simultânea da soldagem em seis pontos diferentesA introdução de um alimentador de fixação de duas camadas melhora a eficiência operacional enquanto uma fixação está ativamente envolvida no processo de soldagem.O outro pode carregar materiais sem problemas., assegurando um fluxo de trabalho contínuo e simplificado.

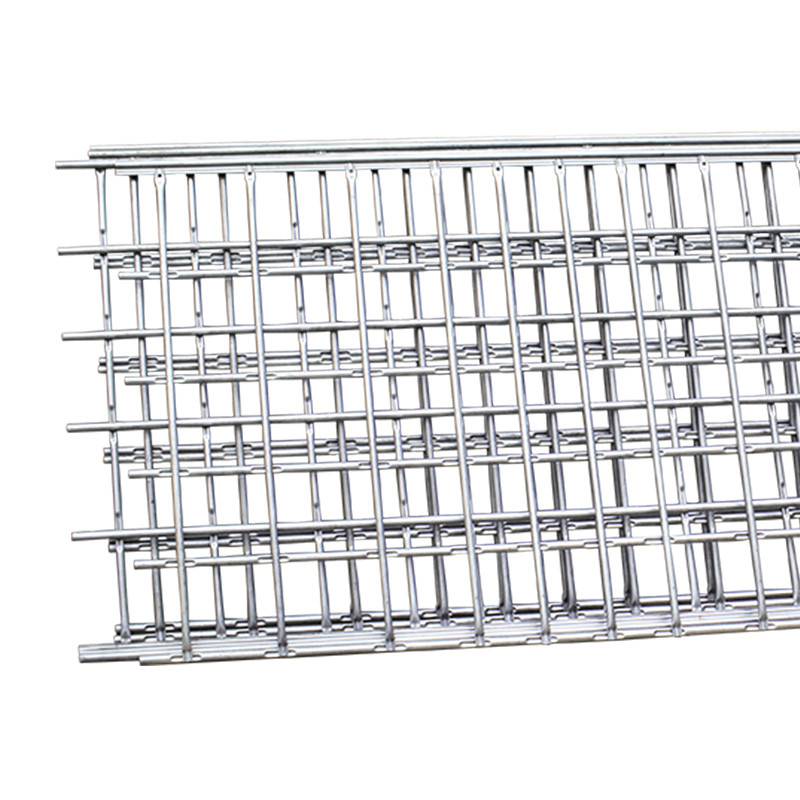

Tela de tubo plano e solda firme Qualit
O aparelho de soldagem transforma os tubos em uma configuração de malha plana distinta, garantindo soldagens de resistência incomparável e qualidade robusta.O processo de solda é efetivamente concluído em aproximadamente 60 segundos, sublinhando a rapidez e a precisão na fabricação de cada malha plana.
Máquina de dobra de quadros IBC de estação vertical dupla
A máquina de dobragem de duas estações de estrutura de gaiola IBC é submetida a um processamento abrangente para garantir não só alta precisão na dobragem, mas também operações estáveis e eficiência notável.
Dobrar a malha plana em forma quadrada
A máquina de dobrar transforma habilmente a malha plana em um quadro quadrado com precisão.A realização do processo de dobra em aproximadamente 20-25 segundos destaca a eficiência da máquina e capacidade de produção rápida.
Feixe de dobra
O feixe de dobra processado por CNC é usado para garantir o ângulo de dobra.
Cada molde na viga de curvatura pode ser ajustado para cima e para baixo por cerca de 3 mm para aumentar o intervalo de curvatura.
O design do molde de 120 graus tornou cada ângulo de dobra mais suave.
Quadro de dobra
O quadro da máquina possui um robusto desenho retangular, com colunas de aço mais grossas e um painel de cobertura em forma de porta, garantindo uma firmeza e estabilidade excepcionais.
Estação de pressão hidráulica
Especificamente concebido para dobrar malhas de tanques de paletes, a máquina de dobra IBC as molda com perícia em moldes retangulares com dimensões precisas de (1200±5mm) × ((1000±5mm).Esta estação hidráulica garante um ótimo desempenho de dobra.
Máquina de bloqueio do quadro de gaiolas IBC
A máquina de fechar a caixa do IBC é meticulosamente concebida como uma unidade coesa, com uma precisão excepcional na inserção, resistência robusta de fecho,e uma mistura perfeita de estabilidade e eficiência durante o funcionamento.

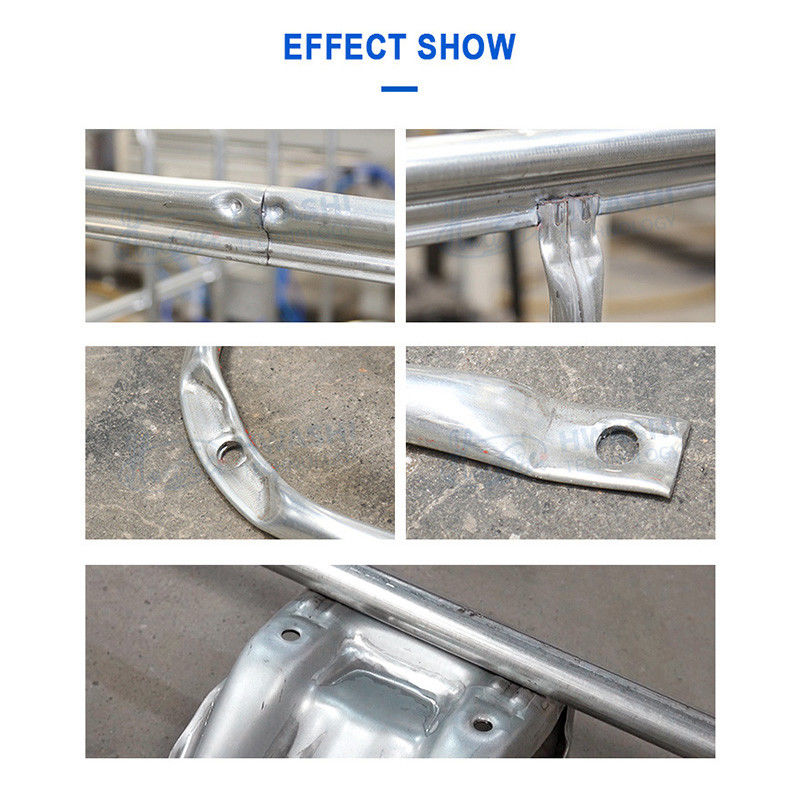

Eficiência e qualidade dos bloqueios
Braço de aperto ajustável:
Adaptado para diferentes projetos de gaiolas metálicas IBC, o braço de aperto ajustável amplia o alcance de trabalho da máquina.
O design hidráulico e pneumático do braço de aperto aumenta a eficiência da máquina.
O braço de fixação também é projetado para a união automática dos dois lados do tubo.
Molde de fixação hidráulico:
Com um sistema hidráulico, o molde de fixação cria pontos de fixação apertados para o tubo, impedindo que a gaiola metálica se quebre.
Estação de pressão hidráulica:
Equipada com um dispositivo de envio automático, a estação de pressão hidráulica garante um processo de produção suave e eficiente para gaiolas metálicas.
Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
A máquina de perfuração e perfuração do quadro de gaiola IBC é usada para formar o buraco no quadro, para que o quadro completo possa ser fixado no quadro de base.
Eficiência e Qualidade na Fabricação de Buracos
A máquina de perfuração e perfuração está a usar força hidráulica.
a. Cabeças de prensagem com molde de prensagem
Estação hidráulica
c. Painel de localização da cabeça de perfuração
A direita-esquerda, painel de fixação ajustável para a frente e para trás pode fazer a posição de punção em uma faixa de uso mais ampla.
Máquina de soldar a base do quadro de gaiolas IBC
O projeto da máquina de soldagem do quadro base adota uma estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro base.O operador só precisa carregar e descarregar o produto.A máquina vai fazer a soldagem automaticamente.
Características do produto:
1. O projeto adota estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro de base. O operador só precisa carregar.
2A máquina irá fazer a soldagem automaticamente.
3. Adota 3 conjuntos de MF DC 250KVA de potência. A máquina ajuda a aumentar a qualidade do produto e taxa de produção, reduzir o custo de produção.
4. Resolver o problema da qualidade instável da soldagem causada pelo trabalho manual.
| Nome do produto | Linha de produção de quadros IBC | Estilo | linha única/linha dupla |
| Largura máxima de solda | 1200 mm | Comprimento máximo da solda | 4250 mm |
| Marca | Hwashi | Cores | azul/amarelo/personalizado |
| Potência equipada | 350 kVA/400 kVA | Localização do produto | Província de Zhejiang, China |
| Voltagem | 3p 380V | Materiais | Tubos galvanizados |
| Dificuldade do tubo | 1 a 2 mm | Círculo de serviço | 20% |
| Diâmetro do tubo | 14-20 mm | Frequência | 50 Hz/60 Hz |
| Método de carregamento de tubos | Manual/2 trabalhos | Tamanho do cabo | ≥ 70 mm3 |
| capacidade de trabalho | 350-450 ((480-550) peças/8 horas | Tamanho do tubo de ar | G1 |
| demanda de mão de obra | 2-3 trabalhos | Tamanho do tubo de água | G1 1/4 |
Características do produto - Sistema de transmissão do tanque:
1Este sistema é adequado para fábricas que separam a oficina de máquinas de sopro e a oficina de gaiolas.
2Os tanques de ensaio são transportados pelo transportador para a oficina de gaiolas, sem necessidade de intervenção humana.
3Sistema de Envio de Tanques
4.IBC Área de colocação de gaiolas curvadas, apertadas e perfuradas
5Área de armazenagem de paletes soldados
6.Passe de montagem automática de paletes
7. Soldadura de paletes
8. Rotação da gaiola e da área de montagem de paletes Passagem segura
9- Área de armazenamento de paletes/Alimentação automática
