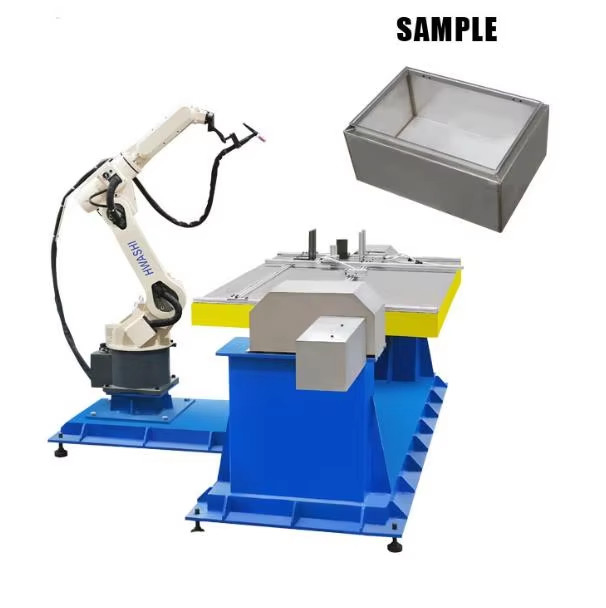

Os robôs de soldadura industriais de Hwashi MIG irradiam o robô de soldadura para o quadro da cremalheira do armazenamento

Manipulador de soldadura industrial Hwashi de 6 eixos

Funções do robô de solda e componentes de marcas famosas.

1Sistema de solda:Máquina de solda Panasonic MIG ou TIG com sistema automático de alimentação de fios.

2Sistema de alarme automático:se houver algum problema na alimentação do fio ou no abastecimento de gás e assim por diante, o robô de soldagem irá alarmar e a soldagem vai parar até que você limpe o alarme.

3Sistema de arma de solda:A famosa arma de soldadura TBI.

4. Sistema de limpeza e de corte de arame de soldadura:Marca TBI.

5. Posicionador de estação de trabalho:É concebido com dois conjuntos de mesas de trabalho.⁰O sistema de posicionamento de dois conjuntos pode atingir uma rotação de 180° através de um motor de fuso. Pode atingir uma utilização alternativa para aumentar a eficiência.

6Sistema de fixação da peça de trabalho:Os cilindros empurrarão e prenderão a peça de trabalho.

7- Desvio de luz de arco:Para evitar a poluição luminosa durante o processo de trabalho.

8Inicie o sistema do painel de controlo:Plataforma de botões manual/automática com estrutura portátil.

Especificações para 5 modelos de braço robótico

Fundamentos do projeto: Unidade de robótica de soldagem de vigas para estantes de armazenamento (aplicada em um dos fabricantes de estantes de armazenamento na Coreia do Sul)

Requisitos do cliente
1. Usar robô para substituir a força de trabalho para solda. Carregamento e descarregamento manuais do produto. Uma vez fixação do produto no dispositivo.
2Material da peça: ferro, aço, espessura da parede: 2-5 mm; Tamanho: comprimento: 1300-2700 mm Largura: 200 mm
3A peça de trabalho deve ser soldada alternadamente em duas extremidades juntas e solicitar a redução da deformação.

Cenários de aplicação e amostra de solda

Soluções

1O sistema completo de robôs de soldagem inclui 2 conjuntos de robôs HS-R6-08 de comprimento de braço de 1,4 m, 2 conjuntos de máquinas de soldagem MIG de 350 A, 2 conjuntos de armas de soldagem automática anti-colisão,2 conjuntos de posicionadores de rotação vertical de um eixo, 1 conjunto de limpador de arma de soldadura e 2 conjuntos de acessórios de soldadura (cada acessório pode ser carregado com duas peças de viga de estriamento), etc.
2A fim de garantir a estabilidade e consistência da qualidade de soldagem, sugerimos equipar com arma de soldagem dispositivo de limpeza.
3A solda automática é efectuada pelo soldador robótico MIG de seis eixos.Os cilindros ou pinças rápidas são usados para fixar a posição do produto com o princípio da alavanca para garantir os requisitos de posicionamento de soldagem automática do robôDe acordo com os requisitos de eficiência de produção, são concebidos dois conjuntos de posicionadores de um eixo,uma para o carregamento e descarregamento da peça de trabalho, uma para solda.


Efeito da aplicação

1. O layout de mesa fixa de estação dupla pode realizar soldagem contínua de longo tempo, a eficiência de soldagem e a qualidade da soldagem foram significativamente melhoradas;

2A mesa fixa realiza a fixação da peça de trabalho de uma só vez e realiza automaticamente a soldagem alternada do produto, de modo a controlar eficazmente a deformação.

3Esta máquina pode realizar a soldagem automática com material de carregamento manual. Também pode melhorar a qualidade de soldagem e a eficiência de soldagem. Além disso, pode reduzir o custo de produção.O problema da qualidade instável e da baixa eficiência da produção causada pela operação puramente manual foi resolvido.

4A indústria da solda é uma indústria de alto risco, a alta temperatura, a luz do arco e a fumaça da solda têm um certo impacto na saúde física e mental dos trabalhadores;

5É uma tendência inevitável o uso de robôs para substituir os robôs de soldagem na soldagem, o que não é apenas a promoção do mercado, mas também a exigência de atualização tecnológica.

Fluxo de trabalho

1) Carregamento manual da peça de trabalho no dispositivo da mesa fixa da estação 1;

2) Iniciar a soldagem;

3) O robô e a máquina de soldar fazerão a soldadura na peça de trabalho de acordo com o programa pré-definido;

4) Soldadura concluída;

5) Enquanto a estação 1 está a ser soldada, a estação 2 está a ser carregada e a fixar a peça de trabalho de forma síncrona.

6) Ciclo de trabalho

Processos de solda por robô

Os robôs HWASHI proporcionam uma gama de trabalho máxima e podem ser instalados a partir de múltiplos ângulos para melhorar a flexibilidade do sistema.As fontes de energia de soldagem variadas podem ser combinadas para satisfazer diferentes exigências de soldagem e realizar vários processos de soldagem.

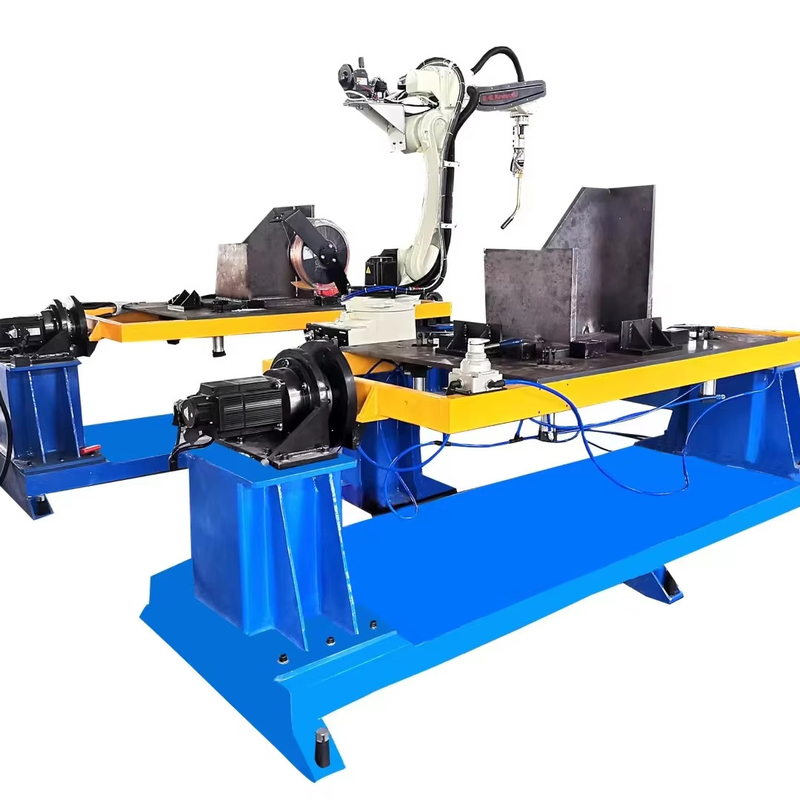

Fornecer diferentes tipos de posicionador de solda
1. pode trabalhar em coordenação com o robô para garantir uma velocidade e uma posição de soldagem constantes e proporcionar uma maior qualidade de soldagem.

2Utilize um servo motor importado com um redutor de alta precisão, alta precisão rotativa, posicionamento preciso e forte capacidade de suporte.

3. rotando a peça fixada na mesa de trabalho no ângulo de solda exigido.

Fornecer o 7o eixo da máquina personalizada

1Aumentar a amplitude de trabalho do robô para resolver as desvantagens da amplitude de trabalho limitada causada pela amplitude de movimento limitada do robô.

2. Instalação do trilho de deslizamento do robô: o robô pode andar sozinho ou andar com a fonte de alimentação de soldagem correspondente e o gabinete de controle do robô como um todo, de acordo com as condições de trabalho no local dos clientes.

3Mecanismo de protecção especial para evitar salpicaduras de solda ou poeira no ar que causem um impacto negativo das peças de precisão.

4. Para se adaptar às diferentes condições de diferentes clientes, ser capaz de fazer diferentes configuração e instalação para o cliente.

Integração de robôs

Além dos sistemas de robôs HWASHI, também podemos integrar-nos com marcas internacionais de robôs para fornecer soluções completas de robôs de solda.

Casos de robôs e amostra de solda

Aplicações de robôs de solda

Robô de solda pode soldar ferro, aço inoxidável, tubos galvanizados, placas, fios, tubos e peças de trabalho pequenas e grandes podem ser soldadas robóticamente com bom e belo efeito de soldagem
