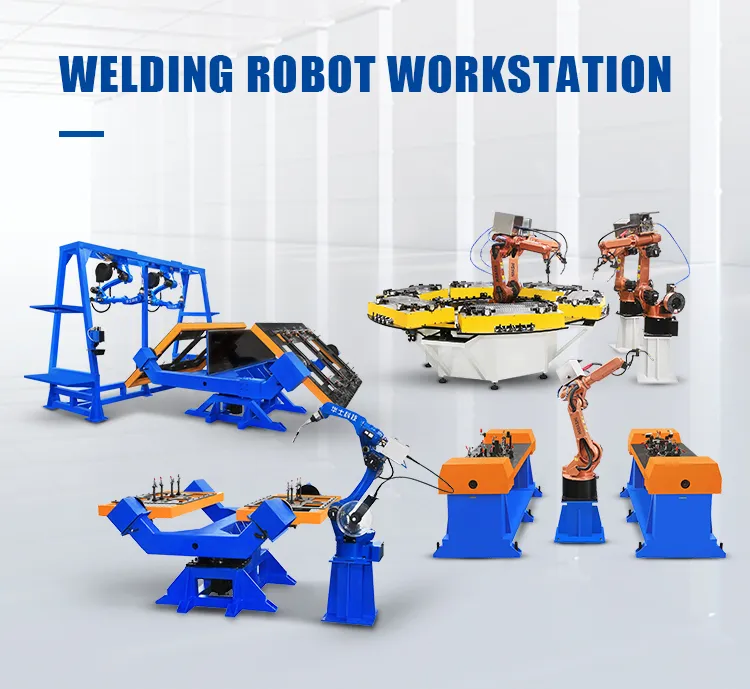

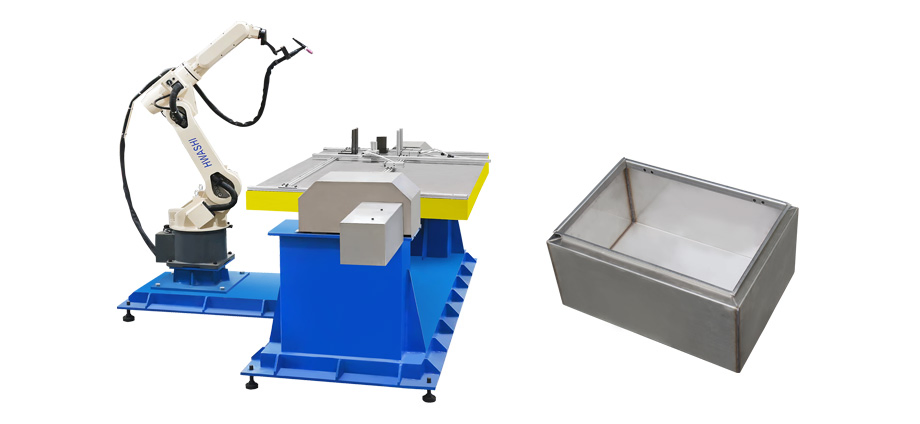

1O sistema completo de robôs de solda inclui um conjunto de robôs HS-R6-08 de comprimento de braço de 1,4 m, um conjunto de máquinas de solda TIG de 400 A, um conjunto de armas de solda automática anti-colisão,2 conjuntos de posicionadores de rotação vertical de um eixoA soldagem automática é efectuada por um soldador robótico MIG de seis eixos.Os cilindros ou pinças rápidas são usados para fixar a posição do produto com o princípio da alavanca para garantir os requisitos de posicionamento de soldagem automática do robôDe acordo com as exigências da eficiência de produção, são concebidos dois conjuntos de posicionadores,uma para o carregamento e descarregamento da peça de trabalho, e o outro para soldagem.

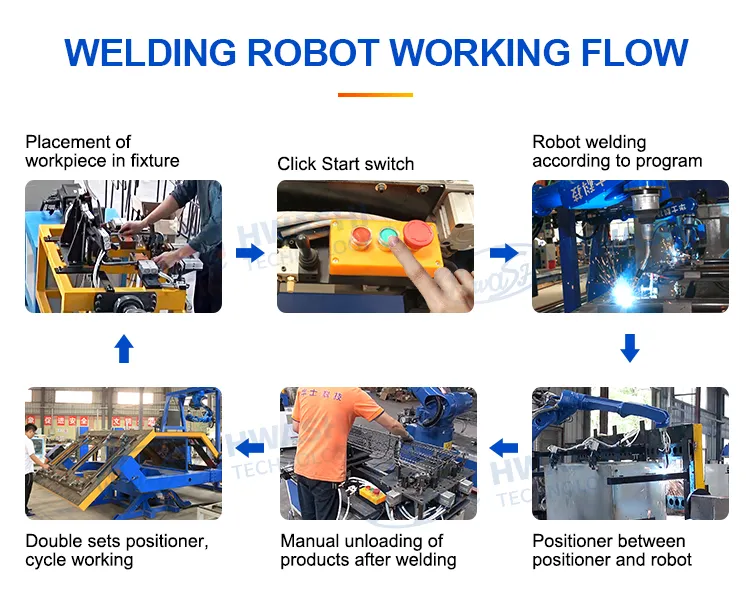

Fluxo de trabalho
1) Carregamento manual da peça de trabalho no dispositivo da mesa fixa da estação 1;
2) Iniciar a soldagem;
3) O robô e a máquina de soldar fazerão a soldadura na peça de trabalho de acordo com o programa pré-definido;
4) Soldadura concluída;
5) Enquanto a estação 1 está a ser soldada, a estação 2 está a ser carregada e a fixar a peça de trabalho de forma síncrona.
6) Ciclo de trabalho
7) Esta máquina pode alcançar a soldagem automática com material de carregamento manual. Também pode melhorar a qualidade de soldagem e a eficiência de soldagem. Além disso, pode reduzir o custo de produção.O problema da qualidade instável e da baixa eficiência da produção causada pela operação puramente manual foi resolvido.

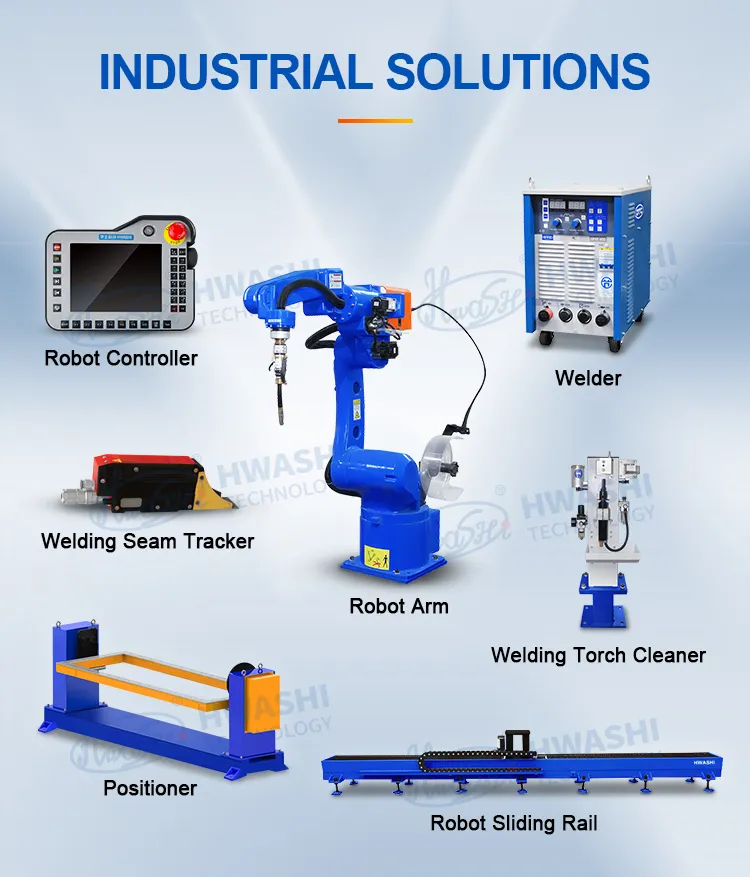

Lista de máquinas
1- posicionador, carregamento manual;
2. cilindro para apertar o produto;
3. cilindro para virar a luminária;
4. Soldadura automática por robô;
5. Descarga manual do produto;
6Dispositivo de limpeza de armas de solda
