Máquina Automática de Soldagem de Gaiolas de Produção em Alta Velocidade com Técnica de Soldagem Bilateral em Estilo Piano

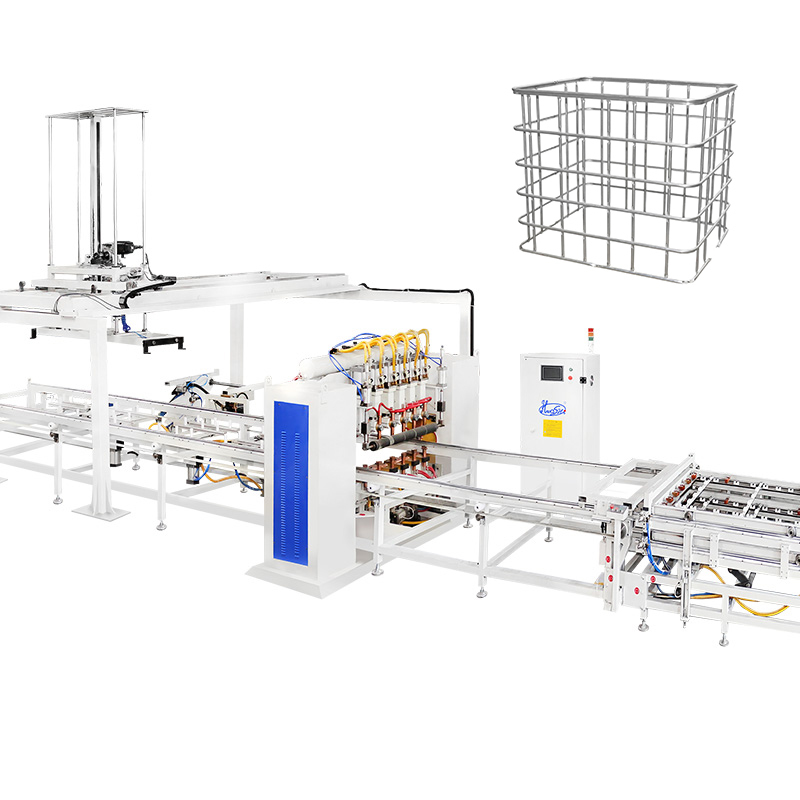

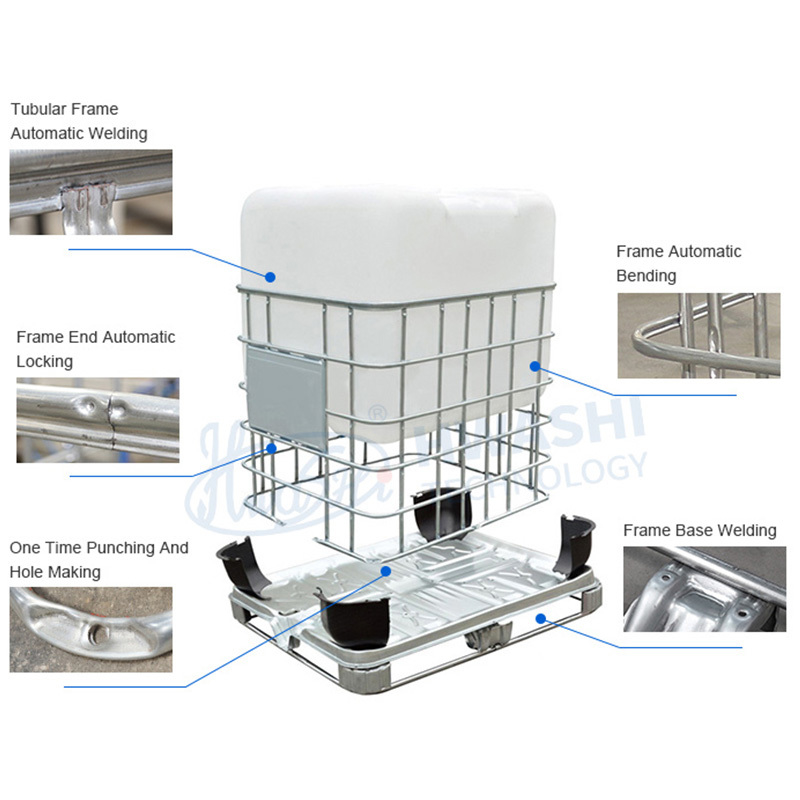

A Máquina de Solda de Grade IBC Hwashi é um dispositivo de alto desempenho projetado para a produção eficiente de grades IBC (Intermediate Bulk Container).

Características:

Máquina de Dobra de Estrutura IBC de Estação Dupla Vertical

A máquina de dobra de estação dupla da estrutura da gaiola IBC passa por um processamento abrangente para garantir não apenas alta precisão na dobra, mas também operações estáveis e eficiência notável.

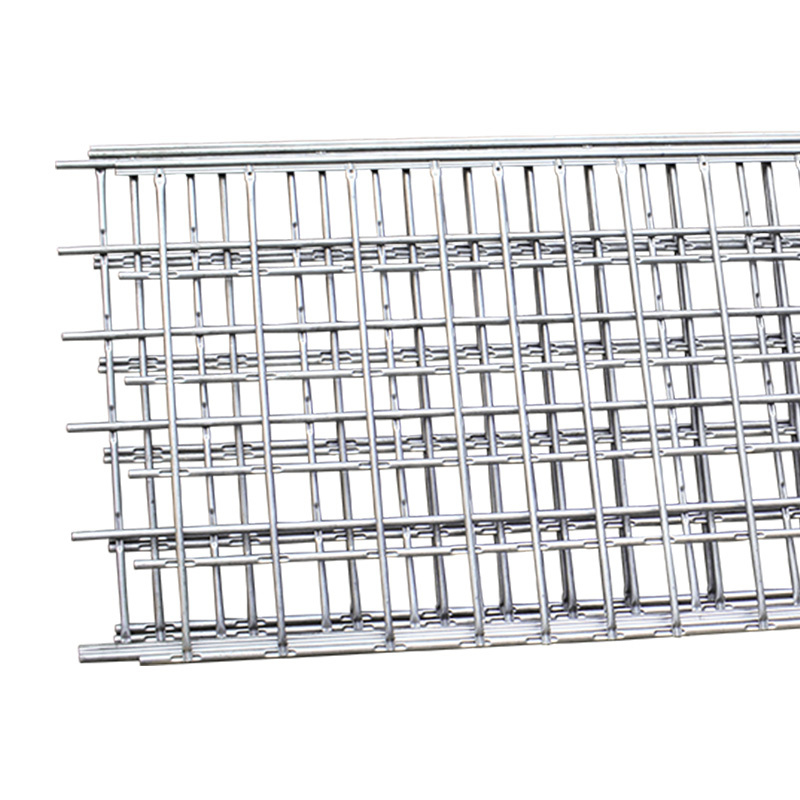

Dobre a Malha Plana em Forma Quadrada

A máquina de dobra transforma habilmente a malha plana em uma estrutura precisamente quadrada. Atingir o processo de dobra em aproximadamente 20-25 segundos destaca a eficiência da máquina e a capacidade de produção rápida.

Viga de Dobra

1. A viga de dobra processada por CNC é usada para garantir o ângulo de dobra.

2. Cada molde na viga de dobra pode ser ajustado para cima e para baixo em cerca de 3 mm para aumentar a faixa de dobra.

3. O design do molde de 120 graus tornou cada ângulo de dobra mais suave.

Estrutura de Dobra

A estrutura da máquina possui um design retangular robusto, com colunas de aço mais espessas e um painel de cobertura em forma de porta, garantindo firmeza e estabilidade excepcionais.

Estação de Pressão Hidráulica

Projetada especificamente para dobrar malhas de tanques de paletes, a máquina de dobra IBC as molda habilmente em estruturas retangulares com dimensões precisas de (1200±5mm)×(1000±5mm). Esta estação movida a hidráulica garante o desempenho ideal de dobra.

Máquina de Travamento da Estrutura da Gaiola IBC
A máquina de travamento da estrutura da gaiola IBC é meticulosamente fabricada como uma unidade coesa, com precisão excepcional na inserção, força de travamento robusta e uma combinação perfeita de estabilidade e eficiência durante a operação.

Eficiência e Qualidade de Travamento

Braço de Rebitagem Ajustável:

Adaptado a diferentes designs de gaiolas metálicas IBC, o braço de rebitagem ajustável amplia a faixa de trabalho da máquina.
O design hidráulico e pneumático do braço de rebitagem aumenta a eficiência da máquina.
O braço de rebitagem também é projetado para a união automática dos dois lados do tubo.
Molde de Rebitagem Hidráulica:
Com um sistema hidráulico, o molde de rebitagem cria pontos de rebitagem apertados para o tubo, evitando que a gaiola metálica rache.

Estação de Pressão Hidráulica:
Equipada com um dispositivo de envio automático, a estação de pressão hidráulica garante um processo de produção suave e eficiente para gaiolas metálicas.

Máquina de Furação e Perfuração da Estrutura da Gaiola IBC
A máquina de furação e perfuração da estrutura da gaiola IBC é usada para formar o furo na estrutura, para que a estrutura completa possa ser fixada na estrutura da base.
Eficiência e Qualidade da Furação
A máquina de furação e perfuração está usando força hidráulica. Levará cerca de 25-30 segundos para concluir o processo completo.
a. Cabeças de prensagem com molde de prensagem
b. Estação hidráulica
c. Painel de localização da cabeça de perfuração
O painel de localização ajustável esquerda-direita, para frente-para trás pode tornar a posição de perfuração em uma faixa de uso mais ampla.

Máquina de Soldagem da Estrutura da Base da Gaiola IBC
O design da máquina de soldagem da estrutura da base adota estrutura horizontal e 7 cabeças de soldagem para concluir a soldagem da estrutura da base. O operador só precisa carregar e descarregar o produto. A máquina fará a soldagem automaticamente.
Características do Produto:
1. O design adota estrutura horizontal e 7 cabeças de soldagem para concluir a soldagem da estrutura da base. O operador só precisa carregar.
2. O palete soldado será descarregado automaticamente. A máquina fará a soldagem automaticamente.
3. Adota 3 conjuntos de energia MF DC 250KVA. A máquina ajuda a aumentar a qualidade do produto e a taxa de produção, diminuindo o custo de produção.
4. Resolva o problema da qualidade de soldagem instável causada pelo trabalho manual. Maior taxa de produção e nível de automação.

Características do Produto - Sistema de Envio de Tanque:
1. Este sistema é adequado para fábricas que separam a oficina da máquina de sopro e a oficina da gaiola.
2. Os tanques de teste são transportados pela esteira para a oficina da gaiola. Nenhuma intervenção humana é necessária.
3. Sistema de Envio de Tanque
4. Área de Colocação da Gaiola Dobrada, Rebitada e Perfurada IBC
5. Área de Estocagem de Paletes Soldados
6. Caminho de Montagem Automática de Paletes
7. Soldagem de Paletes
8. Área de Montagem de Gaiola e Palete RotativosPassagem Segura
9. Área de Estocagem de Placas de Paletes/ Alimentação Automática
