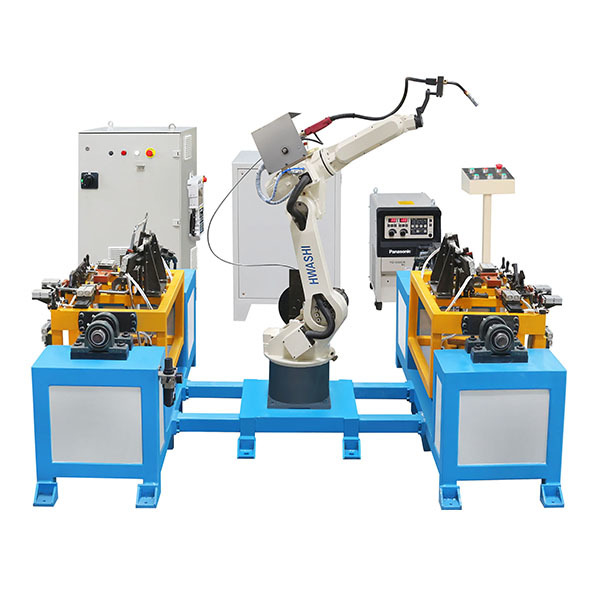

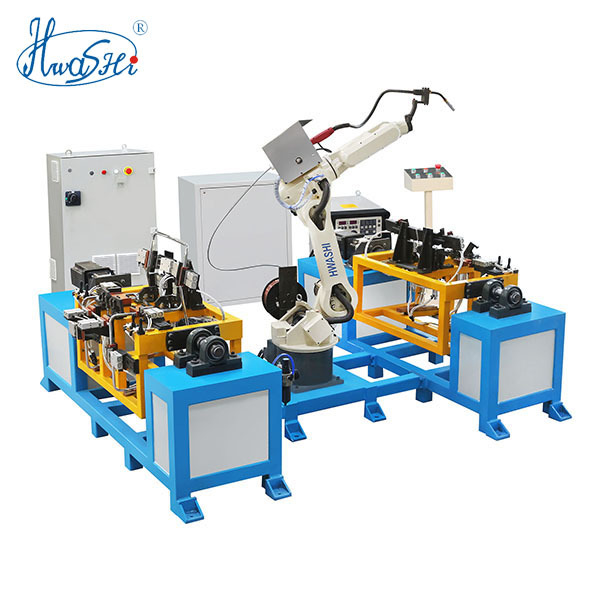

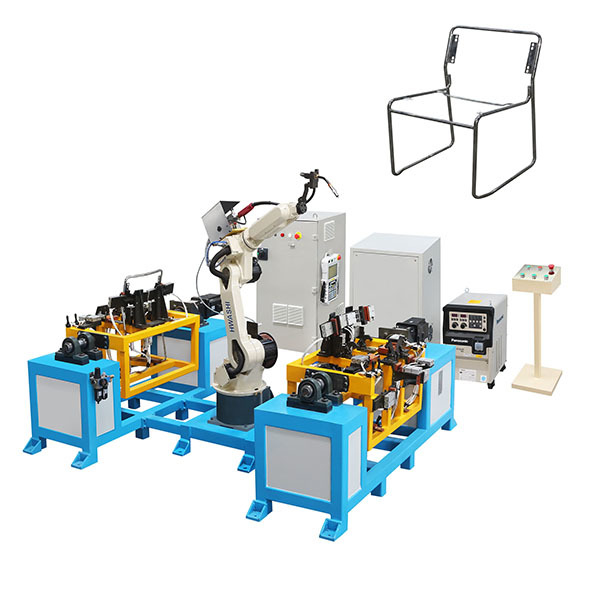

1. O sistema completo de robô de soldagem inclui um conjunto de robô HS-R6-08 com braço de 1,4 m de comprimento, 1 conjunto de máquina de soldagem TIG de 400A, 1 conjunto de pistola de soldagem anti-colisão automática, 2 conjuntos de posicionador de rotação vertical de um eixo e 2 conjuntos de dispositivos de fixação de soldagem ajustáveis, etc. 2. A soldagem automática é realizada por um soldador MIG robótico de seis eixos. Os cilindros ou grampos rápidos são usados para fixar a posição do produto com o princípio da alavanca para garantir os requisitos de posicionamento da soldagem automática do robô, de modo a garantir que ele possa ser soldado em cada parte do produto. De acordo com os requisitos de eficiência de produção, dois conjuntos de posicionadores são projetados, um para carga e descarga da peça de trabalho e outro para soldagem.
Fluxo de trabalho
1) Carregamento manual da peça de trabalho para a fixação na estação 1 da mesa fixa;
2) Iniciar a soldagem;
3) O robô e a máquina de soldagem farão a soldagem na peça de trabalho de acordo com o programa predefinido;
4) Soldagem concluída;
5) Enquanto a estação 1 está sendo soldada, a estação 2 está sendo carregada e fixada a peça de trabalho de forma síncrona. Duas estações trabalham alternadamente.
6) Ciclo de trabalho
7) Esta máquina pode realizar soldagem automática com carregamento manual de material. Ele também pode melhorar a qualidade da soldagem e a eficiência da soldagem. Além disso, pode reduzir o custo de produção. O problema de qualidade instável e baixa eficiência de produção causado pela operação manual pura foi resolvido.
Lista de máquinas
1. Posicionador, carregamento manual;
2. Cilindro para fixar o produto;
3. Cilindro para virar a fixação;
4. Soldagem automática do robô;
5. Descarregamento manual do produto;
6. Dispositivo de limpeza da pistola de soldagem
