Máquina de produção automática de gaiolas Hwashi IBC
A máquina de produção automática Hwashi IBC Cage representa o auge da inovação de fabricação,Combinação de tecnologias avançadas de automação com engenharia de precisão para fornecer uma solução completa para a produção de gaiolas de contêineres a granel intermediários (IBC)Este sistema de última geração transforma matérias-primas em gaiolas IBC de alta qualidade através de um processo totalmente integrado e automatizado que garante qualidade excepcional, máxima eficiência,e uma redução significativa dos custos.
Características e Tecnologia Avançadas
Linha de produção totalmente automatizada
- Sistema integrado que combina processos automáticos de solda, descarga de malhas, dobra, bloqueio, perfuração e perfuração
- Requer apenas 3-4 operadores
- Capacidade de operação contínua 24 horas por dia, 7 dias por semana
- 80 gaiolas por hora
Engenharia de precisão
- Múltiplas cabeças de solda que operam simultaneamente com tecnologia CNC para obter uma precisão e consistência excepcionais
- 6-7 cabeças de solda para resultados uniformes
- Precisão dimensional ± 0,1 mm
- 60 segundos por tempo de ciclo da gaiola
Garantia da qualidade baseada em IA
- Sistema inteligente de detecção de defeitos que identifica e corrige as anomalias de produção em tempo real
- Ajuste automático dos parâmetros
- Monitorização e análise em tempo real
- Controle de qualidade coerente
Quadro principal de solda
Quatro conjuntos de transformadores MF regulam seis conjuntos de eletrodos de solda, garantindo uma qualidade de soldagem ideal para cada ponto de soldagem.A técnica bilateral de soldagem em estilo piano acelera significativamente o processo de soldagemCada malha de rede metálica pode ser concluída dentro de um minuto. O projeto incorpora cilindros de ar superiores e inferiores para garantir uma posição de soldagem plana.Os eletrodos de solda possuem um desenho de parafuso, aumentando a durabilidade a cada utilização.

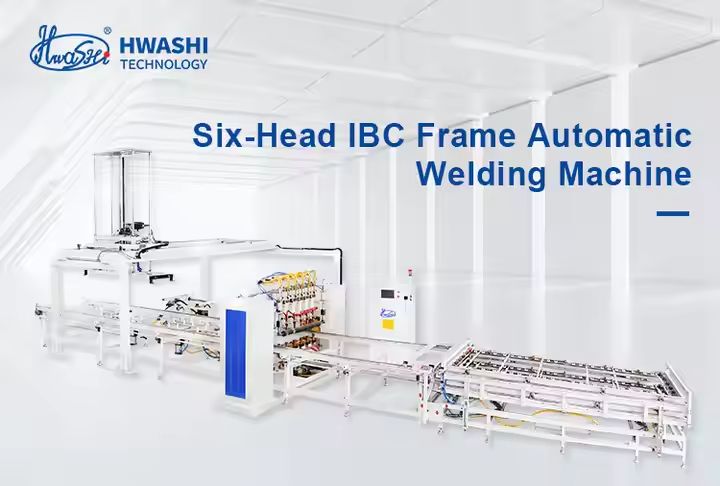

Máquina de soldadura automática de seis cabeças IBC
O sistema de potência de soldagem possui quatro conjuntos de fontes de potência MF DC avançadas, permitindo a soldagem simultânea em seis pontos diferentes.Um alimentador de duas camadas aumenta a eficiência operacional - enquanto um dispositivo está ativamente envolvido na solda, o outro pode carregar materiais sem problemas.
Tela de tubo plano e qualidade de soldagem firme
O aparelho de soldagem transforma os tubos numa configuração de malha plana distinta, garantindo soldagens de resistência e qualidade inigualáveis.O processo de solda é efetivamente concluído em aproximadamente 60 segundos.
Máquina de dobra de quadros IBC de estação vertical dupla
A máquina de dobragem de duas estações de estrutura de gaiola IBC garante alta precisão na dobragem, operações estáveis e eficiência notável.
Dobrar a malha plana em forma quadrada
A máquina de dobrar transforma a malha plana num quadro quadrado com precisão em aproximadamente 20-25 segundos.
Feixe de dobra
- O feixe de dobra processado por CNC garante ângulos de dobra precisos
- Cada molde no feixe de dobra pode ser ajustado para cima e para baixo por cerca de 3 mm para aumentar a faixa de dobra
- O molde de 120 graus torna cada ângulo de dobra mais suave
Quadro de dobra
A estrutura da máquina apresenta um robusto desenho retangular com colunas de aço mais espessas e um painel de cobertura em forma de porta, garantindo uma firmeza e estabilidade excepcionais.
Estação de pressão hidráulica
Especificamente concebido para dobrar malhas de tanques de paletes, a máquina de dobrar IBC as molda em quadros retangulares com dimensões precisas de (1200±5 mm) *(1000±5 mm).
Máquina de bloqueio do quadro de gaiolas IBC
Meticulosamente fabricado como uma unidade coesa, com excepcional precisão na inserção, resistência robusta ao bloqueio e uma mistura perfeita de estabilidade e eficiência.
Eficiência e qualidade dos bloqueios
- Braço de fixação ajustável adaptado a diferentes desenhos de gaiolas metálicas IBC
- O projeto hidráulico e pneumático aumenta a eficiência da máquina
- Fabricados para a ligação automática dos dois lados do tubo
- O molde hidráulico cria pontos apertados para evitar rachaduras
- Estação de pressão hidráulica com dispositivo de envio automático garante uma produção suave
Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
Usado para formar furos na estrutura para que a estrutura completa possa ser fixada na estrutura de base.
Eficiência e Qualidade na Fabricação de Buracos
- Cabeças de prensagem com molde
- Estação hidráulica
- Painel de localização da cabeça de perfuração
- Painel ajustável para a esquerda-direita, para a frente e para trás, para um maior intervalo de posicionamento
Máquina de soldar a base do quadro de gaiolas IBC
O projeto adota uma estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro de base.O operador só precisa carregar e descarregar o produto enquanto a máquina realiza a solda automática.
Características do produto
- Estrutura horizontal com 7 cabeças de soldadura para a soldadura do quadro de base
- Descarga automática de paletes soldados
- 3 conjuntos de potência MF DC 250KVA para aumentar a qualidade e a taxa de produção
- Resolve o problema da qualidade instável da solda causada pelo trabalho manual
- Maior taxa de produção e nível de automação
Especificações técnicas
| Nome do produto |
Linha de produção de quadros IBC |
Estilo |
linha única/linha dupla |
| Largura máxima de solda |
1200 mm |
Comprimento máximo da solda |
4250 mm |
| Marca |
Hwashi |
Cores |
azul/amarelo/personalizado |
| Potência equipada |
350 kVA/400 kVA |
Localização do produto |
Província de Zhejiang, China |
| Voltagem |
3p 380V |
Materiais |
Tubos galvanizados |
| Dificuldade do tubo |
1 a 2 mm |
Círculo de serviço |
20% |
| Diâmetro do tubo |
14-20 mm |
Frequência |
50 Hz/60 Hz |
| Método de carregamento de tubos |
Manual/2 trabalhos |
Tamanho do cabo |
≥ 70 mm3 |
| capacidade de trabalho |
350-450 ((480-550) peças/8 horas |
Tamanho do tubo de ar |
G1 |
| demanda de mão de obra |
2-3 trabalhos |
Tamanho do tubo de água |
G1 1/4 |
Características do produto - Sistema de envio de tanques
- Adequado para fábricas que separam a oficina de máquinas de sopro e a oficina de gaiolas
- Os tanques de ensaio são transportados por transportador para a oficina de gaiolas sem intervenção humana
- Inclui a área de colocação de gaiolas IBC dobradas, de aglomeração e perfuradas
- Área de armazenagem de paletes soldados
- Percurso de montagem automática de paletes
- Soldadura de paletes
- Passagem segura da jaula rotativa e da área de montagem de paletes
- Área de armazenamento de placas de paletes/alimentação automática
Por que escolher o Hwashi?
- Mais de 20 anos de experiência na tecnologia de solda e automação
- Certificado ISO 9001 e aprovado pelo CE em conformidade com as normas internacionais de qualidade
- Suporte técnico 24 horas por dia, 7 dias por semana e serviço pós-venda completo
- Soluções personalizáveis adaptadas às suas necessidades de produção específicas
- Indústria 4.0 pronta com capacidades de integração da IoT
