Máquina de Produção Automática de Gaiolas IBC
Solução automatizada completa para fabricação de gaiolas para Contentores Intermédios para Granéis (IBC) com tempo de ciclo de 60 segundos, certificação ISO9001 e capacidade de 2000kg
Sistema de Produção Automatizado Avançado
A Máquina de Produção Automática de Gaiolas IBC Hwashi representa o auge da inovação na fabricação, combinando tecnologia de automação avançada com engenharia de precisão para fornecer uma solução completa para a produção de gaiolas para Contentores Intermédios para Granéis. Este sistema de última geração transforma matérias-primas em gaiolas IBC de alta qualidade através de um processo totalmente integrado e automatizado que garante qualidade excepcional, máxima eficiência e economia significativa de custos.
Principais Características de Produção
Linha de Produção Totalmente Automatizada
- Sistema integrado que combina soldagem automática, descarga de malha, dobra, travamento, furação e processos de perfuração
- Requer apenas 3-4 operadores para operação completa
- Capacidade de operação contínua 24 horas por dia, 7 dias por semana
- Taxa de produção de 80 gaiolas por hora
Engenharia de Precisão
- Múltiplas cabeças de soldagem operando simultaneamente com tecnologia CNC
- 6-7 cabeças de soldagem para resultados uniformes
- Precisão dimensional de ±0,1 mm
- Tempo de ciclo de 60 segundos por gaiola
Garantia de Qualidade com Inteligência Artificial
- Sistema inteligente de detecção de defeitos com monitoramento em tempo real
- Ajuste automático de parâmetros para qualidade consistente
- Análise em tempo real e monitoramento de desempenho
Tecnologia Principal da Estrutura de Soldagem
Quatro conjuntos de transformadores MF regulam seis conjuntos de eletrodos de soldagem, garantindo a qualidade ideal da soldagem para cada ponto de soldagem. A técnica de soldagem bilateral em estilo piano acelera significativamente o processo de soldagem, concluindo cada malha de grade metálica em um minuto. O design incorpora cilindros de ar superior e inferior para garantir posições de soldagem planas, enquanto os eletrodos de soldagem projetados com parafusos aumentam a durabilidade.

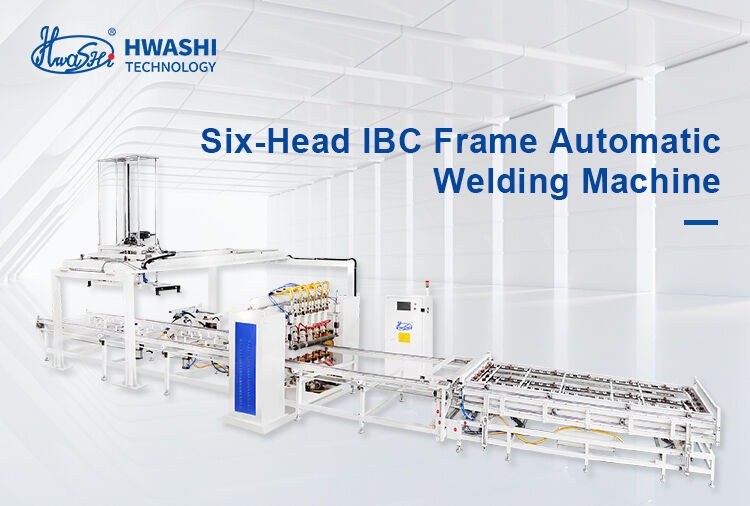

Máquina de Soldagem Automática de Estrutura IBC de Seis Cabeças
O sistema de energia de soldagem apresenta quatro conjuntos de fontes de alimentação MF DC avançadas, permitindo a soldagem simultânea em seis pontos diferentes. Um alimentador de fixação de camada dupla aumenta a eficiência operacional - enquanto uma fixação está ativamente envolvida na soldagem, a outra pode carregar materiais perfeitamente.
Soldagem de Malha de Tubo Plano
O aparelho de soldagem transforma tubos em uma configuração de malha plana distinta, garantindo soldas de resistência incomparável e qualidade robusta. O processo de soldagem é concluído de forma eficiente em aproximadamente 60 segundos.
Máquina de Dobra de Estação Dupla Vertical
A máquina de dobra de estação dupla da estrutura da gaiola IBC garante alta precisão na dobra, operações estáveis e eficiência notável, transformando a malha plana em estruturas precisamente quadradas em 20-25 segundos.
Componentes do Sistema de Dobra
- Viga de dobra processada por CNC garante ângulos de dobra precisos
- Cada molde ajustável para cima e para baixo em 3 mm para maior faixa de dobra
- Design de molde de 120 graus garante ângulos de dobra suaves
Estrutura Robusta da Máquina
A estrutura da máquina apresenta um design retangular robusto com colunas de aço mais espessas e um painel de cobertura em forma de porta, garantindo firmeza e estabilidade excepcionais.
Sistema de Pressão Hidráulica
Projetada especificamente para dobrar malhas de tanques de paletes, a máquina de dobra IBC as molda em estruturas retangulares com dimensões precisas de (1200±5mm)*(1000±5mm).

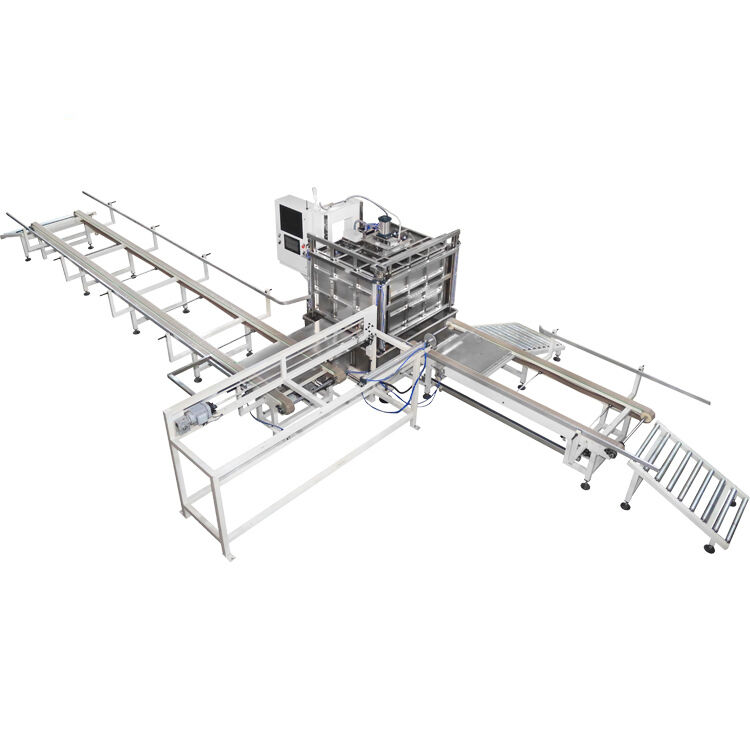

Máquina de Travamento da Estrutura da Gaiola IBC
Meticulosamente fabricada como uma unidade coesa, com precisão excepcional na inserção, forte resistência ao travamento e uma combinação perfeita de estabilidade e eficiência.
Eficiência e Qualidade do Travamento
- Braço de crimpagem ajustável adaptado a diferentes designs de gaiolas metálicas IBC
- Design hidráulico e pneumático aumenta a eficiência da máquina
- Projetado para a união automática dos dois lados do tubo
- Molde de crimpagem hidráulica cria pontos de crimpagem apertados para evitar rachaduras
- Estação de pressão hidráulica com dispositivo de envio automático garante uma produção suave
Máquina de Furação e Perfuração
Usada para formar furos na estrutura para que a estrutura completa possa ser fixada na estrutura base. O processo acionado hidraulicamente leva cerca de 25-30 segundos para ser concluído.
Características do Sistema de Furação
- Cabeças de prensagem com molde de prensagem
- Estação hidráulica com controle preciso
- Painel de localização da cabeça de perfuração para precisão
- Painel ajustável esquerda-direita, para frente-para trás para maior alcance de posicionamento
Máquina de Soldagem da Estrutura Base
O design adota estrutura horizontal e 7 cabeças de soldagem para concluir a soldagem da estrutura base. O operador só precisa carregar e descarregar o produto enquanto a máquina realiza a soldagem automática.
Características da Soldagem da Estrutura Base
- Estrutura horizontal com 7 cabeças de soldagem para soldagem da estrutura base
- Descarga automática de paletes soldados
- 3 conjuntos de energia MF DC 250KVA para maior qualidade e taxa de produção
- Resolve o problema da qualidade de soldagem instável causada pelo trabalho manual
- Maior taxa de produção e nível de automação
Especificações Técnicas
| Nome do Produto |
Linha de produção de estrutura IBC |
Estilo |
fileira única / fileira dupla |
| Largura máxima de soldagem |
1200mm |
Comprimento máximo de soldagem |
4250mm |
| Marca |
Hwashi |
Cor |
azul/amarelo/personalizado |
| Potência Equipada |
350kVA/400kVA |
Local do Produto |
Província de Zhejiang, China |
| Voltagem |
3p 380V |
Material |
Tubo Galvanizado |
| Espessura do tubo |
1-2mm |
Ciclo de Trabalho |
20% |
| Diâmetro do tubo |
14-20mm |
Frequência |
50HZ/60HZ |
| Método de carregamento do tubo |
manual/2 trabalhadores |
Tamanho do cabo |
≥70mm³ |
| Capacidade de trabalho |
350-450(480-550) pcs/8 horas |
Tamanho do tubo de ar |
G1 |
| Demanda de mão de obra |
2-3 trabalhadores |
Tamanho do tubo de água |
G1 1/4 |
Sistema de Envio de Tanques
- Adequado para fábricas que separam a oficina da máquina de sopro e a oficina da gaiola
- Tanques de teste transportados por transportador para a oficina da gaiola sem intervenção humana
- Inclui Área de Colocação de Gaiolas Dobradas, Crimpadas e Perfuradas IBC
- Área de Estocagem de Paletes Soldados
- Caminho de Montagem Automática de Paletes
- Soldagem de Paletes e Montagem de Gaiolas Rotativas
- Área de Estocagem de Placas de Paletes com Alimentação Automática
Por que escolher a Hwashi?
- Mais de 20 anos de experiência em tecnologia de soldagem e automação
- Certificado ISO 9001 e aprovado pela CE para padrões internacionais de qualidade
- Suporte técnico 24 horas por dia, 7 dias por semana e serviço pós-venda abrangente
- Soluções personalizáveis adaptadas às suas necessidades específicas de produção
- Pronto para a Indústria 4.0 com recursos de integração IoT
