Name: Linha de Produção Automática Completa de Estrutura de Gaiola IBC com Teste de Vazamento e Eficiência de Soldagem de 50 segundos/peça
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: .Wl-sqmf.160k
Price: 375,005.00 USD
Availability: InStock

Casa > Produtos > Máquina de Solda IBC >

Linha de Produção Automática Completa de Estrutura de Gaiola IBC com Teste de Vazamento e Eficiência de Soldagem de 50 segundos/peça

Linha de Produção de Estrutura de Gaiola IBC Totalmente Automática

Linha de Produção de Estrutura de Gaiola IBC com Teste de Vazamento

Linha de Produção de Estrutura de Gaiola IBC com Eficiência de Soldagem de 50seg/peça

Lugar de origem:

China

Marca:

HWASHI

Certificação:

CE/CCC/ISO

Número do modelo:

.Wl-sqmf.160k

Contacte-nos

Peça umas citações

Detalhes do produto

Certificação:

ISO9001

Peso:

2.000 kg

Garantia:

12 meses

Especificação:

CE/CCC

Código HS:

Embalagem padrão de exportação

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

Negociável

Detalhes da embalagem

pacote de madeira digno de mar

Tempo de entrega

60 dias úteis após receber seu pagamento

Termos de pagamento

L/C,T/T

Habilidade da fonte

50 conjuntos por mês

Produtos relacionados

Vídeo

Hwahsi Máquina totalmente automática de prensagem e formação de tubos IBC com prensagem hidráulica e encolhimento da ponta do tubo para estrutura de aço inoxidável

Obtenha o melhor preço

Vídeo

Máquina automática de formação de tubos IBC Hwahsi com controle PLC e prensagem hidráulica para automação completa

Obtenha o melhor preço

Vídeo

Linha de Produção Automática Completa de Estrutura de Gaiola IBC com Teste de Vazamento e Eficiência de Soldagem de 50 segundos/peça

Obtenha o melhor preço

Vídeo

Máquina de produção automática de gaiolas IBC com tempo de ciclo de 60 segundos por gaiola certificada ISO9001 e peso de 2000 kg

Obtenha o melhor preço

Contacte-nos

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contato agora

Descrição do produto

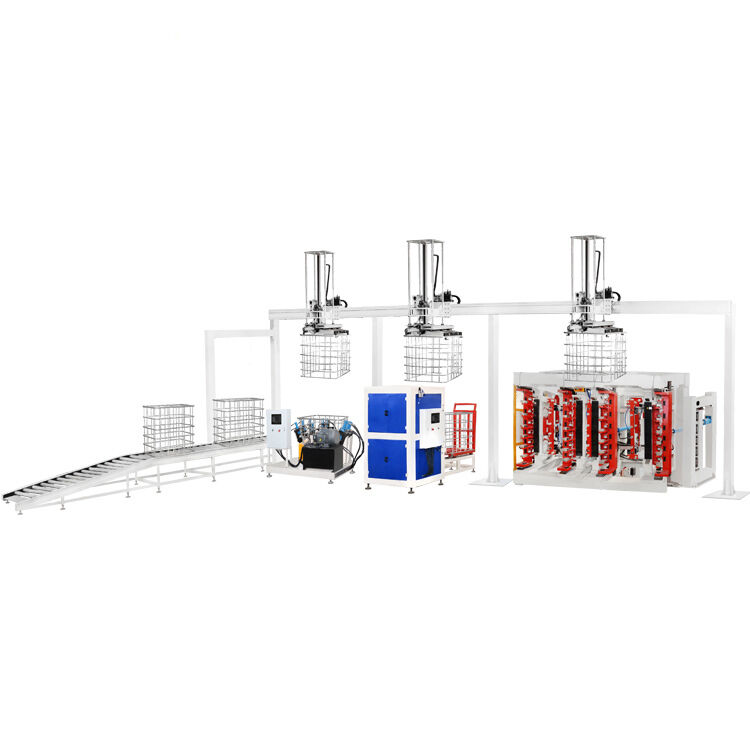

Linha de produção automática de quadros de gaiolas de rede IBC

Linha de máquinas de ensaio de vazamento de tanques IBC totalmente automática

Visão geral do sistema

Esta linha de produção completa e automatizada integra várias máquinas especializadas para criar uma solução completa de fabricação de tanques IBC.Ensaios de precisão de fugas, e capacidades de empilhamento automatizadas.

Principais componentes do sistema

Máquina de soldar por válvula automática com instalação de fusão a quente
Ensaios de fugas em duas fases com identidade visual e detecção da diferença de pressão
Manipulação do braço robótico para colocação no interior do tanque
Estação de montagem de mesas giratórias com barra de tração manual e conjunto de tampa
Estação de empilhamento automática para produtos acabados

Máquina de soldadura automática IBC Cage Frame

A linha de produção especializada da Hwashi para molduras de gaiolas IBC incorpora automação completa desde a soldagem até a montagem final.

Especificações do sistema de solda

Eficiência de solda: 50 segundos por peça
Fonte de solda: 4 conjuntos Fonte de alimentação MF DC
Opções de plataforma de alimentação: camada única ou camada dupla
Opções do sistema de descarga: braço mecânico manual ou automático

Capacidade de produção

50 segundos por peça

Tecnologia de solda do quadro principal

Quatro transformadores MF regulam com precisão seis conjuntos de elétrodos de solda, garantindo uma qualidade ótima em cada ponto de solda.Completando cada malha de rede metálica num minuto.

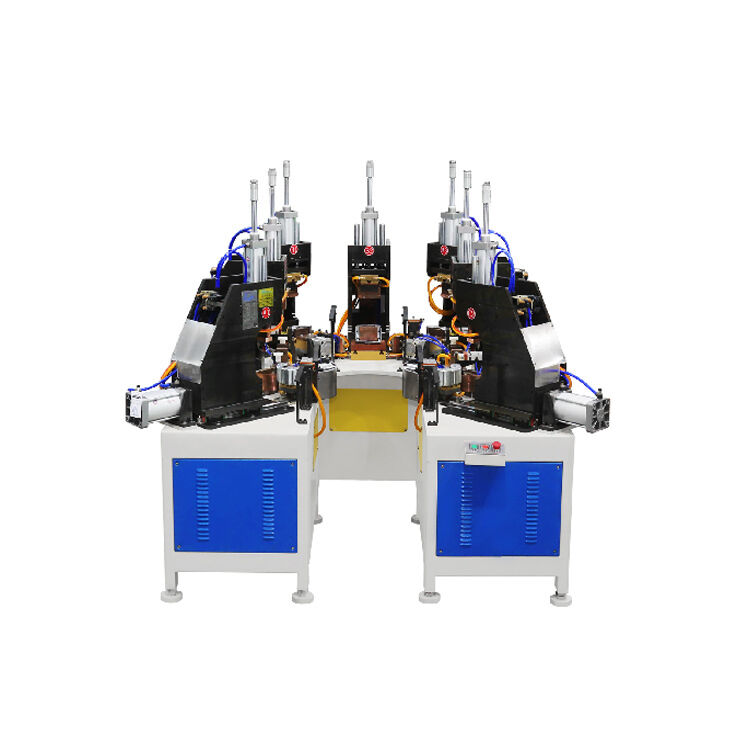

Máquina de soldadura automática de seis cabeças IBC

O sistema de potência de soldagem avançado com quatro fontes de energia MF DC permite a soldagem simultânea em seis pontos diferentes.O alimentador de fixação de duas camadas permite uma operação contínua com carga do material durante ciclos de soldagem ativos.

Qualidade da solda de malha de tubo plano

O aparelho de soldagem transforma tubos em configurações de malha plana com resistência excepcional e qualidade robusta.

Máquina de dobra de quadros IBC de estação vertical dupla

O processamento abrangente garante uma dobra de alta precisão com operações estáveis e uma eficiência notável.

Processo de dobra

A máquina de dobra transforma a malha plana em quadros quadrados com precisão (1200±5 mm * 1000±5 mm) em 20-25 segundos.

Características do feixe de dobra

O feixe de dobra processado por CNC garante ângulos de dobra precisos
Moldes ajustáveis com 3 mm de amplitude vertical aumentam a flexibilidade de flexão
O molde de 120 graus cria ângulos de dobra suaves

Construção do quadro da máquina

O robusto design retangular com colunas de aço mais grossas e o painel de cobertura em forma de porta proporcionam uma firmeza e estabilidade excepcionais.

Estação de pressão hidráulica

Especificamente concebido para malhas de tanques de paletes, esta estação hidráulica garante um desempenho de dobra óptimo.

Máquina de bloqueio do quadro de gaiolas IBC

O projeto da unidade coesa fornece uma precisão excepcional na inserção, resistência de bloqueio robusta e estabilidade operacional perfeita.

Eficiência e qualidade dos bloqueios

Braço de aperto ajustável acomode vários projetos de jaulas metálicas IBC
O design do braço de aperto hidráulico e pneumático aumenta a eficiência da máquina
Capacidade de ligação automática dos lados dos tubos
O molde hidráulico cria pontos apertados para evitar rachaduras
Estação de pressão hidráulica de envio automático garante um fluxo de produção suave

Máquina para fazer e perfurar buracos no quadro de gaiolas IBC

A máquina a motor hidráulico cria furos precisos nos quadros para fixação segura do quadro de base.

Eficiência e Qualidade na Fabricação de Buracos

O processo completo de perfuração e punção leva 25-30 segundos por quadro.

Cabeças de prensagem com moldes de precisão
Estação hidráulica dedicada
Painel de localização da cabeça de perfuração ajustável com posicionamento para a esquerda e para a direita e para a frente e para trás

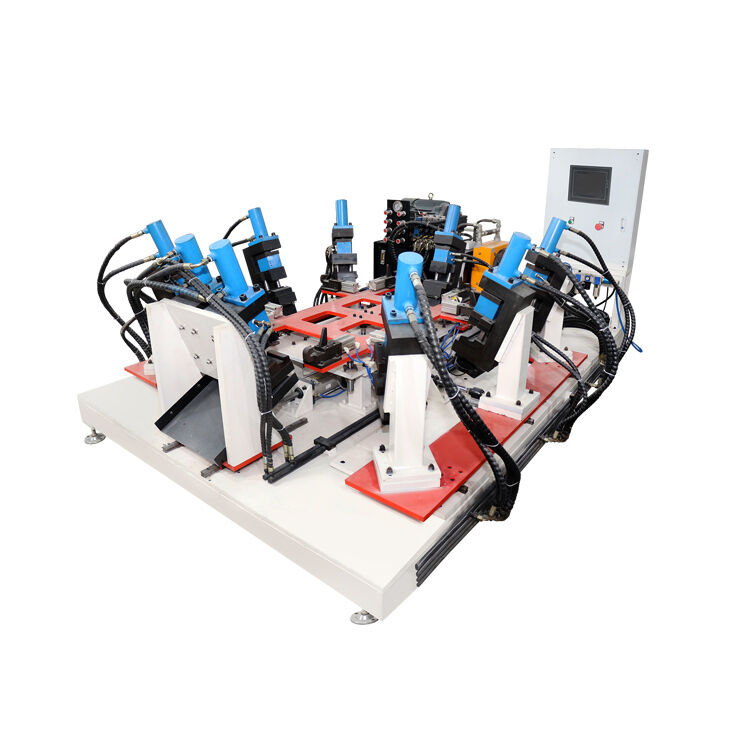

Máquina de soldar a base do quadro de gaiolas IBC

O projeto de estrutura horizontal com 7 cabeças de soldagem completa automaticamente a soldagem do quadro de base.

Características do produto

Estrutura horizontal com 7 cabeças de solda para solda completa do quadro de base
Sistema automático de descarga de paletes
3 conjuntos de fontes de alimentação MF DC 250KVA
Melhoria da qualidade do produto e da taxa de produção com custos reduzidos
Elimina a qualidade instável da solda das operações manuais

Especificações técnicas

Parâmetro	Especificações
Nome do produto	Linha de produção de quadros IBC
Estilo	linha única / linha dupla
Largura máxima da solda	1200 mm
Duração máxima da solda	4250 mm
Marca	Hwashi
Potência equipada	350 kVA/400 kVA
Voltagem	3p 380V
Materiais	Tubos galvanizados
Espessura do tubo	1 a 2 mm
Diâmetro do tubo	14-20 mm
Método de carregamento do tubo	Manual/2 trabalhos
Capacidade de trabalho	350-450 ((480-550) peças/8 horas
A demanda de mão-de-obra	2-3 trabalhos

Características adicionais do sistema

Sistema de envio de tanques para operações de oficina separadas
O transporte por transportador elimina a intervenção humana
IBC Área de colocação de gaiolas dobradas, apertadas e perfuradas
Área de armazenagem de paletes soldados
Percurso de montagem automática de paletes
Estação de solda de paletes
Área de montagem de gaiolas rotativas e de paletes
Área de armazenamento de placas de paletes com alimentação automática
