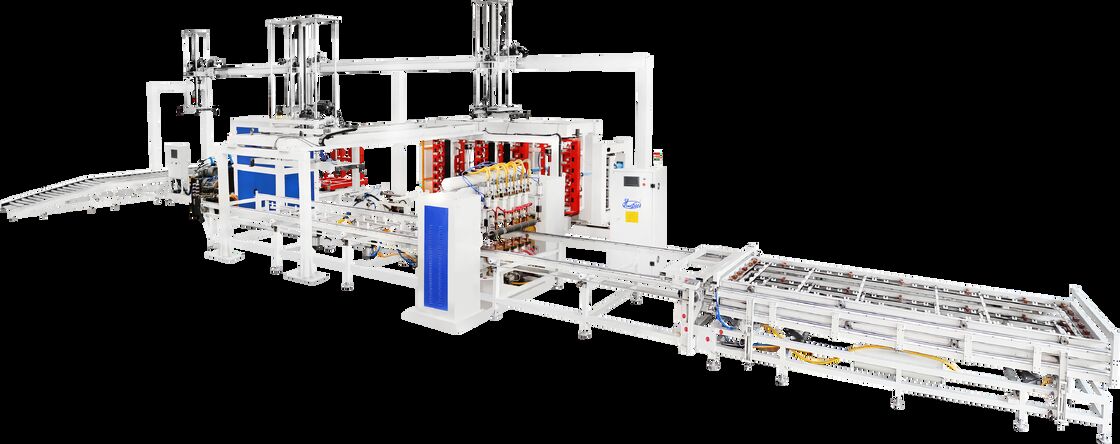

Máquina de solda automática Hwashi para tanque de água IBC 1000L Estrutura tubular de gaiola de aço inoxidável
Hwashi Manufacturing IBC 1000L Tanque de água Tubular de aço inoxidável Cage Frame Máquina de solda automática da China fornece soluções de soldagem de precisão para a produção de contêineres industriais.
Principais vantagens
- Sistema de controlo inteligente:Ajusta automaticamente os parâmetros de soldagem para pontos de soldagem consistentes e confiáveis
- Projeto modular:Fácil manutenção, melhorias e maior flexibilidade da linha de produção
- Solução adaptativa:Acomoda gaiolas de tubos de ferro de vários tamanhos e formas
- Consumo eficiente de energia:A tecnologia de soldagem avançada garante uma elevada eficiência e uma consciência ambiental
- Interface fácil de usar:A operação intuitiva reduz os custos de formação e aumenta a eficiência
Especificações técnicas
- Eficiência de solda: 50 segundos por peça
- Fonte de solda: 4 conjuntos Fonte de alimentação MF DC
- Opção de plataforma de alimentação: de camada única ou de camada dupla
- Opção do sistema de descarga: descarga manual ou descarga automática do braço mecânico
- Capacidade de produção: 50 segundos por peça
Sistema de estrutura principal de solda
Quatro conjuntos de transformadores MF regulam seis conjuntos de eletrodos de solda, garantindo uma qualidade de soldagem ideal para cada ponto.A técnica bilateral de soldagem em estilo piano acelera significativamente o processo de soldagem, completando cada malha metálica em um minuto.
O projeto incorpora cilindros de ar superiores e inferiores para garantir posições de soldagem planas.
Máquina de soldadura automática de seis cabeças IBC
O sistema de potência de soldagem possui quatro conjuntos de fontes de potência MF DC avançadas, permitindo a soldagem simultânea em seis pontos diferentes.O alimentador de fixação de duas camadas melhora a eficiência operacional - enquanto uma fixação está sendo activamente soldada, o outro carrega de forma contínua materiais para um fluxo de trabalho contínuo.
Tela de tubo plano e qualidade de soldagem firme
O aparelho de soldagem transforma os tubos numa configuração de malha plana distinta, garantindo soldagens de resistência e qualidade inigualáveis.O processo de solda é efetivamente concluído em aproximadamente 60 segundos por malha plana.
Máquina de dobra de quadros IBC de estação vertical dupla
O processamento abrangente garante alta precisão na dobra, operações estáveis e eficiência notável para a produção de molduras de gaiolas IBC.
Dobrar a malha plana em forma quadrada
A máquina de dobrar transforma habilmente a malha plana em quadros quadrados com precisão.Destacando a eficiência da máquina e a capacidade de produção rápida.
Características do feixe de dobra
- O feixe de dobra processado por CNC garante ângulos de dobra precisos
- Cada molde no feixe de dobra ajusta para cima e para baixo aproximadamente 3 mm para aumentar a faixa de dobra
- O molde de 120 graus cria ângulos de dobra mais suaves
Construção de quadros de dobra
A estrutura da máquina apresenta um robusto desenho retangular com colunas de aço mais espessas e um painel de cobertura em forma de porta, garantindo uma firmeza e estabilidade excepcionais.
Estação de pressão hidráulica
Especificamente concebido para dobrar malhas de tanques de paletes, a máquina de dobrar IBC as molda em quadros retangulares com dimensões precisas de (1200±5 mm) *(1000±5 mm).Estação hidráulica garante um desempenho de dobra óptimo.
Máquina de bloqueio do quadro de gaiolas IBC
Meticulosamente concebida como uma unidade coesa, esta máquina oferece uma precisão excepcional na inserção, uma resistência robusta ao bloqueio e uma estabilidade perfeita durante o funcionamento.
Eficiência e qualidade dos bloqueios
Braço de aperto ajustável
- Adaptado a diferentes projetos de gaiolas metálicas IBC para uma gama de trabalho mais ampla
- O projeto hidráulico e pneumático aumenta a eficiência da máquina
- Fabricados para a ligação automática dos lados dos tubos
Molde de fixação hidráulica
Com um sistema hidráulico, o molde de fixação cria pontos de fixação apertados para os tubos, evitando que a gaiola metálica se quebre.
Estação de pressão hidráulica
Equipado com um dispositivo de envio automático que garante um processo de produção suave e eficiente para gaiolas metálicas.
Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
Esta máquina forma buracos na estrutura, permitindo fixar molduras completas em molduras de base com precisão.
Eficiência e Qualidade na Fabricação de Buracos
Utilizando força hidráulica, o processo completo de perfuração e perfuração leva aproximadamente 25-30 segundos.
- Cabeças de prensagem com molde
- Estação hidráulica
- Painel de localização da cabeça de perfuração
O painel de localização ajustável para a direita e para a esquerda fornece uma gama de uso mais ampla para posições de perfuramento.
Máquina de soldar a base do quadro de gaiolas IBC
Adoptando uma estrutura horizontal com 7 cabeças de soldagem para a soldagem completa do quadro de base.
Características do produto
- Estrutura horizontal com 7 cabeças de solda para solda completa do quadro de base
- Descarga automática de paletes soldados
- 3 conjuntos de potência MF DC 250KVA para aumentar a qualidade do produto e a taxa de produção
- Elimina a qualidade instável da solda do trabalho manual
- Maior taxa de produção e nível de automação
| Nome do produto | Linha de produção de quadros IBC | Estilo | linha única / linha dupla |
|---|
| Largura máxima de solda | 1200 mm | Comprimento máximo da solda | 4250 mm |
|---|
| Marca | Hwashi | Cores | azul/amarelo/personalizado |
|---|
| Potência equipada | 350 kVA/400 kVA | Localização do produto | Província de Zhejiang, China |
|---|
| Voltagem | 3p 380V | Materiais | Tubos galvanizados |
|---|
| Espessura do tubo | 1 a 2 mm | Ciclo de trabalho | 20% |
|---|
| Diâmetro do tubo | 14-20 mm | Frequência | 50 Hz/60 Hz |
|---|
| Método de carregamento do tubo | Manual/2 trabalhos | Tamanho do cabo | ≥ 70 mm3 |
|---|
| Capacidade de trabalho | 350-450 ((480-550) peças/8 horas | Tamanho do tubo de ar | G1 |
|---|
| Demanda de mão-de-obra | 2-3 trabalhos | Tamanho do tubo de água | G1 1/4 |
|---|
