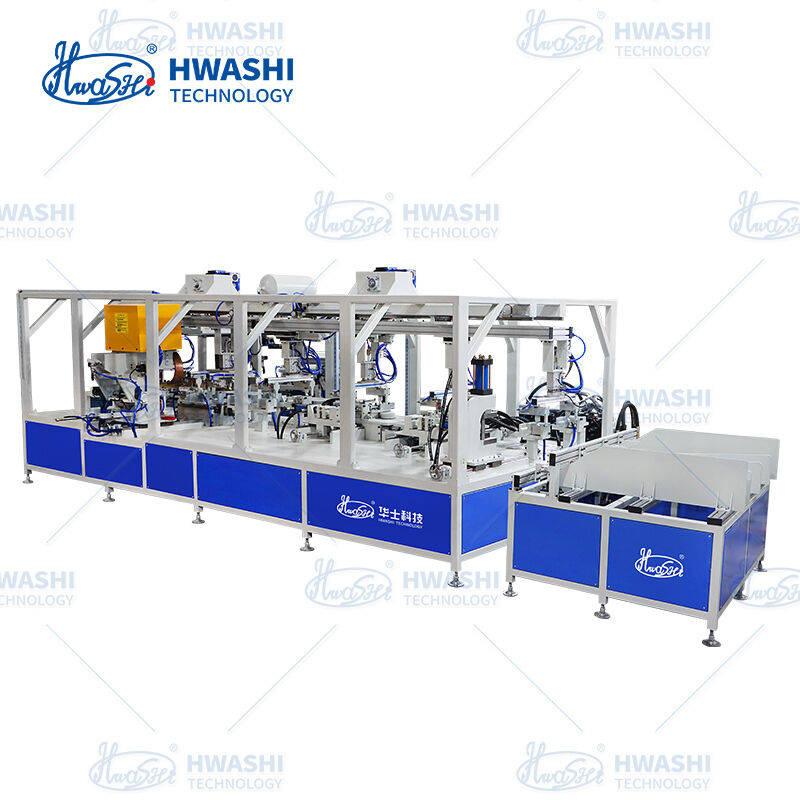

Linha de produção automática de rack para tábuas de passar roupa com operação totalmente não tripulada, sistema de fixação patenteado e soldagem multiponto

A linha de produção alcança uma verdadeira automação de ponta a ponta: alimentação automática de tubos → puncionamento → dobra → soldagem combinada → descarga do produto. Os operadores são necessários apenas para reabastecimento periódico de materiais e inspeção de qualidade, reduzindo a mão de obra direta de 4 a 6 trabalhadores por turno para 1 a 2 funcionários de monitoramento. Isto se traduz em economias significativas nos custos de mão de obra e elimina a variação de qualidade induzida pelo homem.

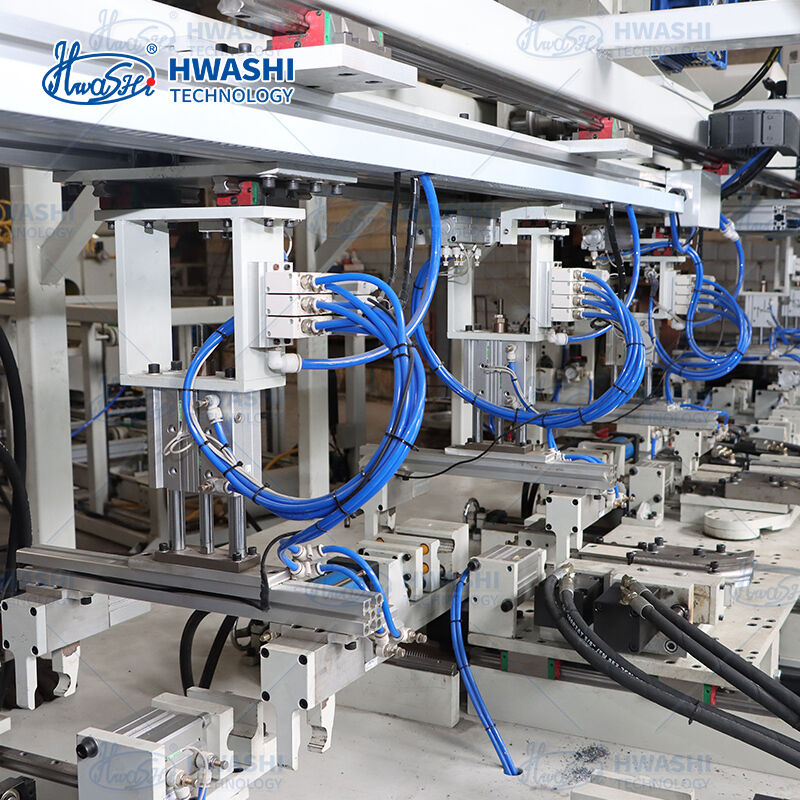

O mecanismo de fixação proprietário da Hwashi (Patente nº CN202511755556.6) garante que as peças de trabalho sejam localizadas com precisão e fixadas firmemente antes da aplicação da corrente de soldagem. O sistema apresenta:

• Mordentes de posicionamento com mola que se adaptam automaticamente às variações de diâmetro do tubo
• Confirmação de contato elétrico – a corrente de soldagem flui somente depois que o sistema de fixação verifica o posicionamento correto da peça
• Intertravamento de segurança integrado que evita soldagem em peças desalinhadas ou ausentes

Isso elimina defeitos comuns, como soldas perdidas, juntas deslocadas e penetração inconsistente que afetam as operações semiautomáticas.

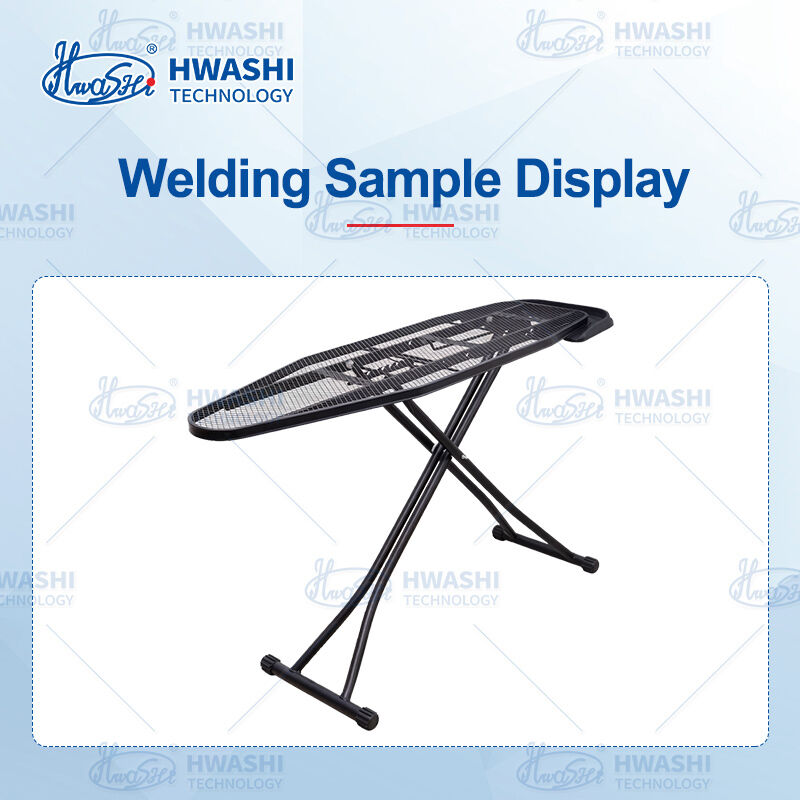

Múltiplas cabeças de soldagem operam simultaneamente para completar todas as conexões de juntas em um único ciclo. Para uma estrutura em X típica de tábua de passar roupa, isso significa que os cantos superiores da estrutura e as juntas articuladas das pernas são soldadas de uma só vez, reduzindo o tempo do ciclo em 60-70% em comparação com a soldagem sequencial de ponto único. Cada cabeça de soldagem apresenta parâmetros de corrente, tempo e pressão ajustáveis ​​de forma independente para resultados ideais em cada local de junta.

Unidades de dobra servo CNC de alta precisão oferecem ângulos e raios de dobra consistentes em milhares de ciclos de produção. Os parâmetros de curvatura são armazenados como parte da receita do produto, permitindo a troca instantânea entre diferentes designs de tábuas de passar roupa sem nenhuma recalibração manual.

Para clientes que exigem a mais alta qualidade de soldagem, a linha pode ser equipada com fontes de alimentação MFDC (CC de média frequência) em vez de sistemas CA convencionais:

• IHM com tela sensível ao toque colorida com navegação de menu intuitiva
• Gerenciamento de receitas: armazene e recupere programas de soldagem para vários modelos de produtos
• Monitoramento da produção em tempo real: contagem de ciclos, indicadores de qualidade de solda, alertas de falhas
• O acesso aos parâmetros protegido por senha evita alterações não autorizadas
• Detecção automática de falhas com exibição de código de erro e alarme
• Retenção de dados durante perda de energia (bateria reserva de 10 anos)

A linha suporta a troca rápida entre diferentes especificações de tábuas de passar roupa – diferentes larguras de estrutura, geometrias de pernas e diâmetros de tubos – por meio de programas de soldagem armazenados e módulos de fixação de troca rápida. O tempo de troca típico é inferior a 30 minutos, permitindo a produção econômica de vários SKUs em uma única linha.

Para clientes que exigem a mais alta qualidade de soldagem, a linha pode ser equipada com fontes de alimentação MFDC (CC de média frequência) em vez de sistemas CA convencionais:

• Precisão de controle de corrente superior com tempo de resposta mais rápido
• Maior fator de potência (0,85-0,90) para economia de energia
• Carga trifásica balanceada com impacto mínimo na rede
• Redução de respingos e zona afetada pelo calor para juntas mais limpas
