Máquina de Solda Automática Hwashi para Juntas de Alta Resistência com Velocidade Ajustável da Roda de Solda e Capacidade de Rotação de 360°

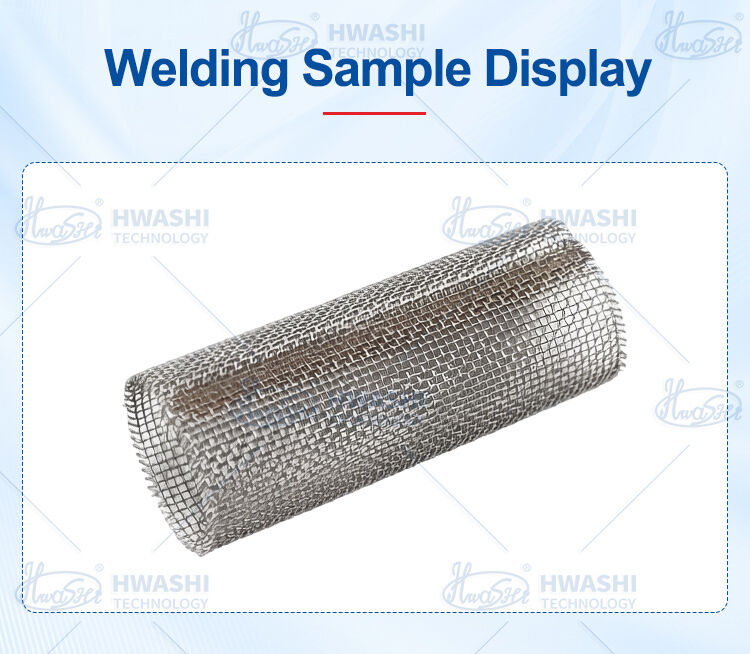

Cada cartucho de filtro industrial começa da mesma maneira – uma folha plana de malha de arame que deve ser enrolada com precisão em um cilindro e soldada sem danificar a delicada estrutura da malha. Se você rolar errado, o cilindro ficará fora de círculo. Faça a soldagem errada e você queimará a malha, distorcerá as aberturas ou deixará uma costura que vazará. De qualquer forma, o filtro falha.

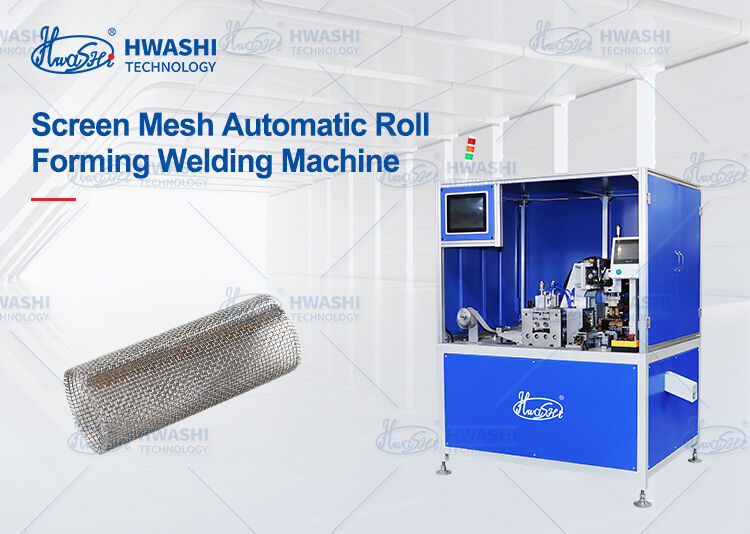

A máquina automática de solda circular com malha de filtro da Hwashi resolve ambos os problemas em um processo único e integrado. A malha plana é alimentada; sai um cartucho de filtro perfeitamente redondo e soldado. Sem rolagem manual. Nenhuma etapa de costura separada. Sem retrabalho. Esteja você produzindo cartuchos de filtro para tratamento de água, separação de óleo e gás, filtragem automotiva ou processamento de alimentos, esta máquina oferece geometria cilíndrica consistente e costuras de solda herméticas — turno após turno, ano após ano.

A produção tradicional de filtros requer duas operações separadas: enrolar a malha em um cilindro em uma máquina e, em seguida, transferi-la para um soldador de costura. Isso representa o dobro do trabalho, o dobro do manuseio e o dobro da chance de deformação entre as etapas. Esta máquina integra ambas as funções – alimentação automática, perfilagem de precisão e soldagem contínua de costura – em um ciclo contínuo. A malha nunca sai da máquina entre a laminação e a soldagem, portanto o alinhamento é sempre perfeito.

A malha de arame tecido é implacável. Muita pressão durante a laminação esmaga a trama. Muito calor durante a soldagem derrete os fios ou distorce as aberturas da malha ao redor da costura. O mecanismo de rolamento desta máquina aplica pressão calibrada para formar um cilindro liso sem deformar a estrutura da malha, enquanto o sistema de soldagem de costura MFDC fornece energia concentrada e controlada que cria uma costura forte e à prova de vazamentos sem superaquecer a malha circundante. O resultado: um cartucho filtrante com aberturas de malha uniformes e uma junta soldada confiável.

Os fabricantes de filtros raramente produzem apenas um tamanho. Esta máquina acomoda uma variedade de diâmetros e comprimentos de cartucho com ferramentas de rolo de troca rápida e parâmetros de soldagem programáveis. Mude de um filtro de água de 2 polegadas para um cartucho industrial de 6 polegadas em menos de 20 minutos – troque os rolos formadores, selecione o programa armazenado e pronto. Até 101 programas de soldagem podem ser armazenados, cada um com configurações personalizadas de corrente, velocidade e sobreposição.

Para aplicações de filtração, a integridade da costura não é opcional – é a diferença entre um filtro que funciona e outro que ignora contaminantes. O processo de soldagem por costura contínua produz pepitas de solda sobrepostas que formam uma junta estanque a gases e líquidos. Quer o seu filtro opere em baixa pressão em um sistema de água residencial ou em alta pressão diferencial em um circuito hidráulico industrial, a costura se mantém.

O sistema de refrigeração forçada a água tanto para o transformador de soldagem quanto para as rodas de soldagem de costura garante um desempenho térmico estável durante longos ciclos de produção. O controle de velocidade contínuo de frequência variável permite um ajuste suave e consistente da velocidade de soldagem para combinar com diferentes tipos de malha e bitolas de fio. Sem superaquecimento, sem tempo de inatividade para resfriamento, sem variação na qualidade da solda à medida que a mudança avança.

A máquina foi projetada para operação autônoma ou integração em linhas de produção de filtros automatizadas:

Mecanismo de formação de roloOs rolos formadores projetados com precisão moldam a malha de arame plana em um cilindro liso com diâmetro e circularidade consistentes. A folga e a pressão do rolo são ajustáveis ​​para acomodar diferentes espessuras de malha e bitolas de fio sem prejudicar o padrão de trama. O processo de conformação produz cilindros prontos para soldagem imediata – não é necessária nenhuma etapa de conformação secundária.

Sistema de soldagem de costuraA soldagem contínua de costura de rolo (também conhecida como soldagem de rolo ou soldagem de costura de resistência) cria uma série sobreposta de pepitas de solda ao longo da costura longitudinal. As rodas de soldagem aplicam pressão e corrente simultaneamente enquanto o cilindro gira, produzindo uma costura contínua e à prova de vazamentos. Disponível na orientação horizontal ou vertical da roda de soldagem, dependendo do diâmetro do cilindro e do layout de produção.

Fonte de alimentação MFDCA fonte de alimentação CC com inversor de média frequência fornece energia de soldagem precisa e controlada com fator de potência superior e 30% + economia de energia em comparação com sistemas CA convencionais. O rápido tempo de subida da corrente é ideal para malhas de arame finas, fornecendo energia suficiente para uma pepita forte sem entrada prolongada de calor que danificaria a malha circundante.

Sistema de alimentaçãoAlimentação de malha servo-acionada com velocidade ajustável e controle de comprimento. Compatível com folhas de malha pré-cortadas ou tiras de malha contínua de um desbobinador. A precisão da alimentação garante uma sobreposição consistente na costura para uma qualidade de solda confiável em todas as peças.

Sistema de controlePLC industrial com IHM touch screen colorida. Configuração intuitiva de parâmetros para corrente de soldagem, velocidade de soldagem, pressão do rolo e taxa de sobreposição. Monitoramento em tempo real de todas as principais variáveis ​​do processo. Dados de soldagem exportáveis ​​via USB ou rede. Níveis de operação protegidos por senha evitam alterações não autorizadas de parâmetros.
