Name: Máquina automática de soldadura por condensador de alta velocidade com largura efetiva ajustável e alimentação por MFDC para produção de condensadores de tubos de arame
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Casa > Produtos > máquina de soldadura do condensador >

Máquina automática de soldadura por condensador de alta velocidade com largura efetiva ajustável e alimentação por MFDC para produção de condensadores de tubos de arame

Máquina de soldar por condensador automática com potência MFDC

Soldadores de condensadores de tubos de arame de alta velocidade

Máquina de soldar por condensador de largura regulavel

Lugar de origem:

China

Marca:

HWASHI

Certificação:

Número do modelo:

WL-SQ-MF160Kx2

Contacte-nos

Peça umas citações

Detalhes do produto

Nome do produto:

Linha de produção de condensadores de tubos de arame frigorífico Máquina de soldadura Máquina de dob

Dimensão (l*w*h):

5000x2400x2200mm

Peso:

2500kg

Largura de soldagem eficaz:

600-1000mm (personalizado)

Garantia:

1 ano

Transformador:

Transformador da C.C. do MF

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

Negociável

Detalhes da embalagem

Pacote de madeira digno do mar do filme do PVC para FCL

Tempo de entrega

30 - 60 dias de trabalho receberam em seguida seu pagamento

Termos de pagamento

L/C,T/T

Habilidade da fonte

50 conjuntos por mês

Produtos relacionados

Vídeo

Máquina automática de soldadura por condensador de alta velocidade com largura efetiva ajustável de 600-1000 mm e transformador MF DC para linha de produção de condensadores de tubos de arame

Obtenha o melhor preço

Vídeo

Máquina automática de soldadura por condensador de alta velocidade com largura efetiva ajustável de 600-1000 mm e transformador MF DC para linha de produção de condensadores de tubos de arame

Obtenha o melhor preço

Vídeo

Máquina automática de soldadura por condensador de alta velocidade com largura efetiva ajustável e alimentação por MFDC para produção de condensadores de tubos de arame

Obtenha o melhor preço

Vídeo

Linha de fabricação de tábuas de passar roupa totalmente automática — do tubo bruto ao produto acabado, sem manuseio manual

Obtenha o melhor preço

Contacte-nos

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contato agora

Descrição do produto

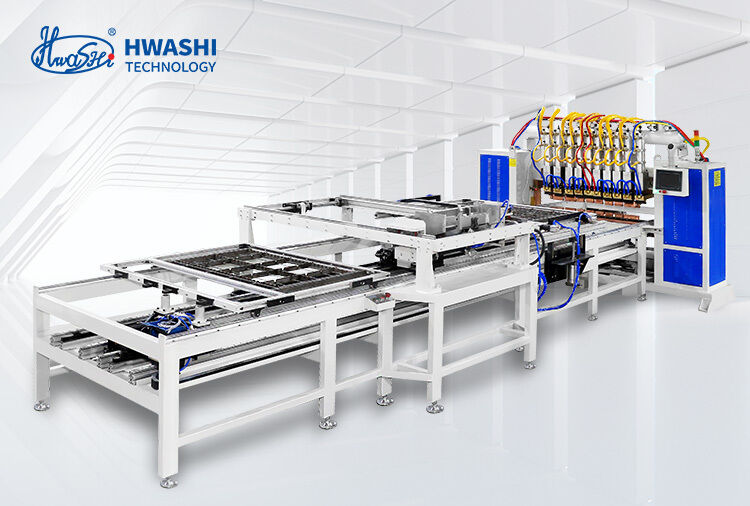

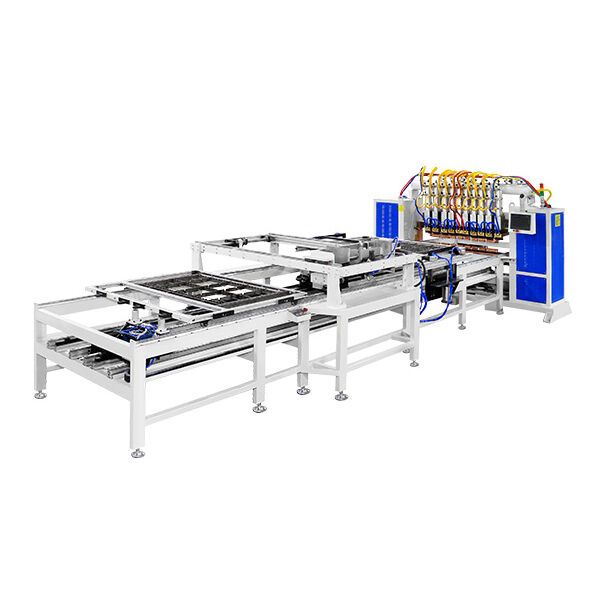

Máquina automática de soldadura por condensador de alta velocidade

Máquina automática de soldadura de condensadores de alta velocidade com largura efetiva ajustável para linha de produção de condensadores de tubos de arame

Visão geral do produto

A Máquina Automática de Soldadura por Condensador de Alta Velocidade é um sistema de soldadura por pontos multi-cabeça de tipo pórtico projetado para fabricação de condensadores de fio em tubo (WOT) de alto volume.Com um comprimento de 80 mm ou mais, congelador e linhas de produção de refrigeração comercial, a máquina fornece soldas de fio a tubo precisas e consistentes em escala industrial.

Equipado com várias cabeças de soldagem sincronizadas e um sistema de alimentação de duas camadas a servo,A máquina executa automaticamente todo o ciclo de soldagem após a carga do material, desde o posicionamento do fio até a soldagem simultânea em vários pontos e a troca de lumináriasA largura de soldagem eficaz ajustável permite uma ampla gama de tamanhos de painéis de condensador, eliminando a necessidade de alterações de ferramentas dedicadas entre as especificações do produto.

Principais vantagens

Ciclo de solda totalmente automatizado

Uma vez que o operador carrega o tubo serpentina e fios de aço no alimentador de camada dupla e pressiona o botão de partida,A máquina executa a sequência de soldagem completa de forma autónoma, incluindo o deslocamento do dispositivoO sistema de alimentação de duas camadas permite carregar um dispositivo enquanto o outro está a ser soldado,permitir a produção de lotes ininterruptos e maximizar o rendimento.

Largura de solda efetiva ajustável

A largura de soldagem efetiva é livremente ajustável para acomodar várias especificações do condensador sem modificação mecânica.Fabricação de condensadores estreitos para frigoríficos compactos ou de painéis largos para frigoríficos comerciais, uma única máquina lida com toda a gama de produtos, reduzindo o investimento de capital e as necessidades de espaço.

Sistema de soldadura por galpão de várias cabeças

Várias cabeças de soldagem operam simultaneamente, reduzindo drasticamente o tempo de ciclo em comparação com alternativas de cabeça única.Cada cabeça é accionada pneumaticamente com parâmetros de soldagem controlados individualmente (corrente, tempo, pressão), garantindo uma qualidade de solda uniforme em todo o painel do condensador.

Gestão inteligente dos parâmetros de solda

101 modelos de soldadura armazenados com capacidade de mudança rápida para uma rápida mudança de produto
3 curvas pressurizadas selecionáveis para diferentes combinações de materiais
Controlado por PLC com HMI de tela sensível ao toque a cores para operação intuitiva
Armazenamento de parâmetros protegido por senha impede alterações não autorizadas

Qualidade de solda superior com potência MFDC

A fonte de alimentação de inversor de frequência média DC (MFDC) fornece ajuste de corrente preciso e rápido com impacto térmico mínimo no material circundante.90) em comparação com os sistemas convencionais de CA, carga equilibrada trifásica com interferências mínimas da rede e corrente de curto-circuito secundário máxima de até 40 KA para fusão fio-tubo confiável.

Estabilidade da tensão em condições de fábrica

A compensação flutuante da tensão de rede integrada garante que, quando a potência de entrada flutua dentro de ± 10%,a tensão de saída secundária permanece dentro de ± 3% do seu valor definido ◄ crítico para manter a qualidade da soldagem constante em instalações com alimentação inestable.

Especificações técnicas

Parâmetro	Especificações
Modelo	WL-SQ-150K*2 (Customizável)
Potência de entrada	380 V trifásico ± 10% 50/60 Hz
Capacidade nominal	150 KVA * 2 (customizavel: 100 KVA, 160 KVA)
Ciclo de serviço nominal	50%
Ajuste de tensão secundária	2 Passos
Corrente máxima de curto-circuito secundário	40 KA
Grau de isolamento do transformador	Grau F
Compensação da tensão de rede	Input ±10% → Output ≤±3%
Curvas sob pressão da soldadora	3 tipos
Armazenamento de modelos de solda	101 tipos
Duração efetiva da solda	1500 mm (customizável até 2000 mm)
Largura efetiva da solda	600 mm (customizável: 600-1200 mm, dupla zona disponível)
Tracção do eléctrodo superior	80 mm
Força reguladora do eléctrodo inferior	30 mm
Velocidade de movimento automática	200-500 mm/s (regulado)
Modo de controlo	PLC + HMI do ecrã táctil
Sistema de arrefecimento	Com um comprimento de diâmetro não superior a 50 mm
Dimensão da máquina	~6500 * 2500 mm (depende da configuração)
Peso da máquina	~ 1500 kg

Aplicações

Indústria	Produtos típicos
Frigoríficos domésticos	Outros condensadores de ar
Refrigeração comercial	Display cooler condensers, condensadores de refrigeradores de garrafas
Frigoríficos	Outros aparelhos de ar condicionado
Ar condicionado	Painéis de condensadores, bobinas de evaporadores
Intercambiadores de calor	Intercambiadores de calor de fio no tubo para várias aplicações de HVAC
Fabricação de aparelhos OEM	Soldadura por lotes de fio para tubo Bundy / tubo de cobre

Materiais soldáveis

Arame de aço para tubo Bundy (邦迪管)
Fios de aço para tubos de aço
Arame de cobre para tubo de cobre
Fios de alumínio para tubos de alumínio (com eletrodo adequado)

Fluxo de trabalho de produção

Cabos de cargapara a fixação da primeira camada através de um dispositivo de enchimento de arame magnético
Colocar o tubo serpentinasobre os fios
Cabos de carga da camada superiorPor cima do tubo
Carregar em arranque√ máquina executa ciclo automático de solda:
- Instalação de degraus para a primeira posição de solda
- Múltiplas cabeças de solda disparam simultaneamente
- Avanços fixos para a próxima posição
- Repetir até que todos os pontos de soldagem completados
Troca de luminárias automáticas- enquanto um dispositivo está a ser soldado, o outro está a ser carregado
Descarregar o condensador acabadoe reiniciar o ciclo

Componentes da linha de produção

Máquinas de rectificação e corte de fios de alta velocidade
Máquinas para endireitar e cortar tubos
Máquina de dobrar tubos
Máquina de soldar por condensador automático
Equipamento adicional: máquina de expansão/recurso da extremidade do tubo, máquina de dobragem do condensador

Nós projetamos linhas de produção completas com base em seus desenhos de produtos e requisitos de eficiência. Basta fornecer suas especificações, e nossos engenheiros desenvolverão a solução ideal para suas necessidades.

Processo de produção de condensadores de tubos de arame

O sistema de duas fixações permite operações simultâneas de soldagem e carregamento.com troca automática de luminárias para maximizar a eficiência.

Soluções completas de linha de produção

Projetamos sistemas de linha de produção totalmente automáticos ou semi-automáticos para condensadores de frigorífico adaptados às suas necessidades específicas de fabricação.
