Soldador de malha de arame multi-cabeça Hwashi Gantry | Sistema de soldagem em fileira de alta velocidade

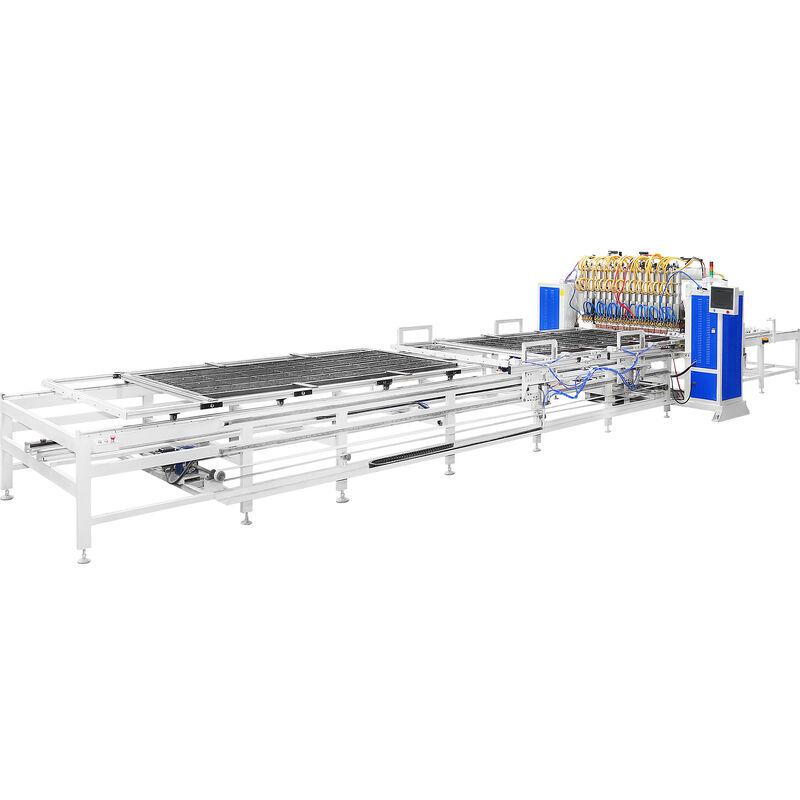

Apresentando o soldador de malha de arame multicabeças Hwashi Gantry— um sistema de soldagem de alta produção com múltiplas cabeças de soldagem montadas em uma viga de pórtico móvel para soldagem simultânea em fileiras. Capaz de soldar uma fileira inteira de pontos de contato em um único golpe, esta máquina acelera drasticamente a produção de painéis de malha. Os sistemas opcionais de rack bidirecional ou de camada dupla permitem ciclos de soldagem automatizados contínuos com intervenção mínima do operador.

O soldador de malha de arame multicabeças Hwashi Gantry foi projetado parasoldagem em linha de alta velocidadena produção de telas de arame. Múltiplas cabeças de soldagem são montadas em umfeixe de pórtico móvelque pode ser ajustado horizontalmente para variar o espaçamento entre os pontos de soldagem, acomodando diferentes especificações de malha sem alterar as ferramentas.

O sistema suportaduas ou mais fontes de alimentação para soldagem MFDCoperando em paralelo, com cada cabeçote fornecendo corrente de soldagem consistente simultaneamente. Isso significa que uma fileira inteira de interseções de fios pode ser concluída em uma única passagem, reduzindo drasticamente o tempo do ciclo em comparação com a soldagem sequencial de cabeçote único.

Osistema de rack de camada dupla ou bidirecionalpermite a produção contínua: um rack de material alimenta a zona de soldagem enquanto o outro está sendo carregado, e a direção do fluxo de material pode ser invertida para otimizar o layout da oficina. Os operadores simplesmente colocam o fio no aparelho, iniciam o ciclo e removem o painel acabado.

Esta máquina é a escolha ideal para fabricantes que produzemprodutos de malha padrão de grande volumeonde velocidade e consistência são fundamentais.

O sistema de pórtico de múltiplas cabeças alcança soldagem em linha de alta velocidade através de operação paralela sincronizada:

1. Colocação do fio— Os operadores organizam os fios longitudinais e transversais no rack de fixação de acordo com a especificação da malha
2. Ajuste de espaçamento entre cabeças— As cabeças de soldagem na viga do pórtico são posicionadas horizontalmente para corresponder ao espaçamento dos fios
3. Posicionamento do feixe— A viga do pórtico se move ao longo do eixo Y para se alinhar com a primeira fileira de interseções de fios

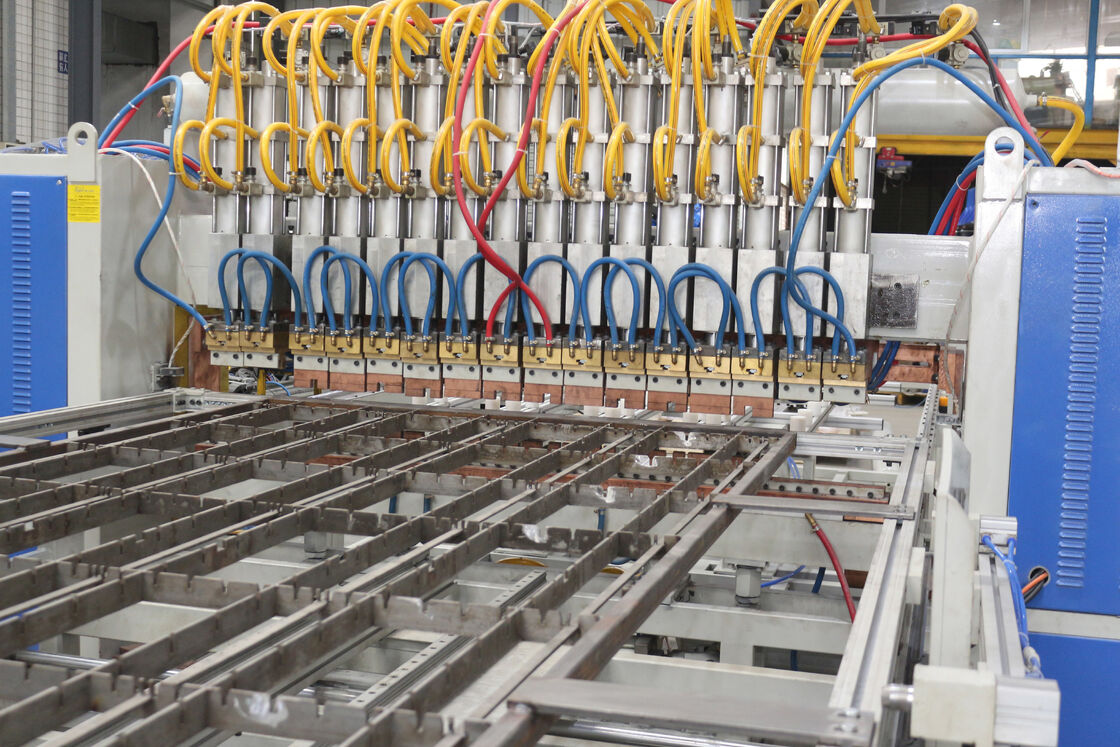

4. Soldagem simultânea em linha— Todos os cabeçotes de soldagem montados descem simultaneamente, fornecendo corrente MFDC para cada interseção da linha de uma só vez
5. Travessia do feixe— Após a conclusão da linha, a viga do pórtico avança para a próxima posição da linha
6. Conclusão linha por linha— O processo se repete até que todas as fileiras sejam soldadas, completando o painel completo
7. Descarga do painel e chave do rack— O painel acabado é removido; o sistema pode mudar para o segundo rack pré-carregado se o modo bidirecional estiver ativo
