Máquinas soldadas elétricas automáticas completas da rede de arame com corrente de entrada 400A, vida útil longa

a maquinaria da soldadura de ponto do Multi-ponto para a rede de arame soldada Indstry gosta de reforçar a gaiola da cerca e do animal

DESCRIÇÃO

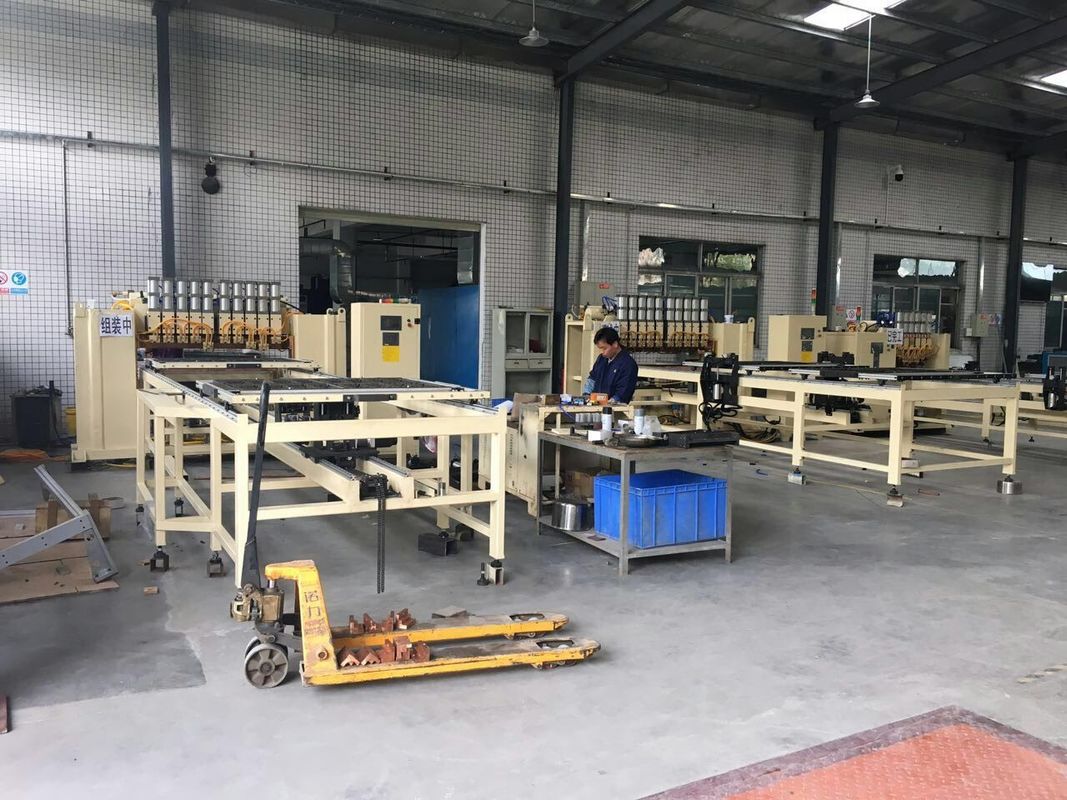

Tipo máquina do pórtico de soldadura com sistema de alimentação automático. As necessidades do trabalhador somente de pôr o material no alimentador e de pressionar a tecla "Iniciar Cópias", então a máquina conduzirão a soldadura automática. A máquina é equipada com o sistema de alimentação automático bidirectivo, e a distância da soldadura poderia ser ajustada livremente. O alimentador mover-se-á para a frente e para trás e conduzir-se-á a solda automaticamente. Esta máquina é apropriada para a soldadura do grupo da rede de arame com pontos múltiplos.

COMPOSIÇÃO DE MÁQUINA

corpo 1.Main: Adote o corpo especial reforçado da construção de aço do projeto com tipo estrutura do pórtico. De acordo com a amostra, é projetada com 12 grupos de cabeças de soldadura. A largura máxima da soldadura é 1200mm quando o comprimento de soldadura máximo for 3680mm. Adota o centro do esforço de gravidade razoável para assegurar a intensidade estável do corpo principal ao conduzir a soldadura da velocidade rápida. No ínterim, poderia fornecer o ponto de apoio do esforço e a plataforma de funcionamento para outras ações.

sistema da fonte 2.Power: Adote 2 grupos de transformador de soldadura especial da resistência 150KVA como a fonte de energia da soldadura. soldadura do Único-ponto. A taxa do ciclo de dever contínuo é 25%; a corrente de saída é maior do que 45000A. O padrão executivo é GB/15578-2008; a permeabilidade magnética da chapa de aço do silicone forçado da água refrigerando de controle de temperatura é maior do que 12000GS; subloop especial da água refrigerando; Pode assegurar-se de que a corrente de soldadura da saída da máquina inteira seja constante e poderosa a fim obter de alta qualidade, eficiência elevada, pontos estáveis da soldadura.

sistema de controlo 3.Welding: Adote o controlador rápido auto-em desenvolvimento do toque da resposta do microcomputador inteligente, a relação operacional totalmente digital do controle, a simples e a clara. Testes e compensação automáticos que poderiam garantir a situação que a máquina estará no trabalho somente quando o valor atual estiver nos dados do pré-ajuste para assegurar a estabilidade do efeito da soldadura e a prevenção eficaz de fenômenos indesejáveis como a soldadura fraca e a junção fria. As características da resposta e da elevada precisão rápidas do controle podem ajudá-lo a obter de alta qualidade de pontos da soldadura.

mecanismo 4.Pressurized: Adote o cilindro da dupla camada como a fonte pressurizada que é controle pela boa qualidade da válvula eletromagnética importada e coordenada com corrediça linear precisão-feita à máquina para exercer pressão sobre a ponta de elétrodo. A pressão de cada cabeça de soldadura podia ser ajustada independentemente para assegurar a estabilidade da máquina de soldadura. Adote a maneira de trabalho que a parte inferior carrega o esforço da parte superior garantir o bom contato, o valor desimpedido, constante da resistência do circuito secundário e a transmissão estável da corrente de saída do transformador de soldadura. Garantia para obter a qualidade eficiente e boa alta de pontos da soldadura.

5. Descarregando a estrutura: Adopt que agita o cilindro para descarregar o produto. Quando os produtos terminam soldar e participam na área da descarga, o cilindro aumentará acima e afrouxará as partes do trabalho da soldadura do molde para a colocação delas fora.  Adote X, aumentar ajustável de Y a maneira que é conveniente para se descarregar de produtos diferentes.

ESPECIFICAÇÃO

***********************************************************************************************

Nós podemos projetar e fabricar o equipamento de soldadura de acordo com seus pedido/desenho, para contactar-nos para satisfazer, nós oferecer-lhe-emos uma solução do terno e apoiá-lo-emos ao sucesso.

APLICAÇÃO

A rede de arame contínua cuja a largura é em 2000 milímetro, comprimento da soldadura não é restrita.

a fonte de energia da soldadura 2.The é trifásica. A maneira da soldadura é alimentação automática do piso da dupla camada de sentido único com 12 cabeças de soldadura. (ajustável de acordo com seu produto)

a largura eficaz da soldadura 3.The está dentro de 0~ 2200mm quando o comprimento de soldadura eficaz for 3000mm. (pode ajustar de acordo com seu produto)

Opções das funções:

1. Fonte de alimentação:

Tipo: Sistema de fonte trifásico da alimentação de DC do MF OU sistema de fonte bifásico da alimentação CA

Quantidade: Um grupo de sistema da fonte de alimentação ou de dois grupos de sistema da fonte de alimentação (eficiência dobro)

2. Alimentador: Alimentador automático da dupla camada (funcionamento do ciclo, posição exata do piso através do servo motor) OU alimentador manual

3. Descarregando o dispositivo: Dispositivo de descarregamento automático OU dispositivo de descarregamento manual

4. Dispositivo de dobra automático

5. Máquina automática do endireitamento e de corte

controle do silicone 1.Use de SEMIKRON de Alemanha Ocidental ou de IXYS do unido indicado com a elevada precisão e a vida útil longa.

circuito integrado 2.Use de Motorola dos E.U. e do PLC de Japão SIEMENS com resposta rápida e desempenho estável.

sistema de controlo inteligente do tela táctil de 3.Use Japão Panasonic que é instalado com sistema de alarme automático do erro.

o sistema de controlo inteligente desenvolvido auto da soldadura do microcomputador 4.Use para controlar a compensação para a flutuação da tensão incorporado do circuito a fim assegurar a flutuação da tensão é within±15%.

componentes pneumáticos de 5.Use Coreia do Sul SANWO com desempenho estável.

6.All os componentes eletrônicos são de Japão Mitsubishi e de Omron com vida útil e desempenho ideais.

o transformador 7.The adota a chapa de aço do silicone da pureza alta de Japão com boa condutibilidade magnética e da eletricidade.

a precisão 8.High todo o sistema de controlo digital resolve eficazmente os problemas da junção fria ou da soldadura fraca devido à derivação atual na soldadura de projeção.

9.Strictly cumprem com o padrão da segurança do CE para projetar a máquina. Abaixe o índice de acidentes.
